RS485/RS232靜電ESD浪涌保護方案(二)

發表日期:2019-04-20來源:slyoule.com瀏覽:2105

一、應用背景

1)RS485/232走線很長,易有過壓現象;

2)RS485/232走線置于室外,易受雷擊;

3)RS485/232走線易受其他線路干擾;

二、方案詳解

? 前端選用通流量大的陶瓷氣體放電管GDT,泄放大電流;

? 中間選用PTC做退藕,讓前端GDT更容易動作,達到泄放電流作用;

? 后端選用響應速度快的TVS二極管,殘壓低,能夠有效保護RS485/232芯片;

? 方案滿足IEC61000-4-2、GBT17626.2等靜電標準及IEC61000-4-5、GBT17626.5等浪涌標準;

? 方案在差模,共模均選用的是同型號的TVS和GDT,防護無死角;

? 可通過10/700μS(等效內阻40ohm)、1.2/50-8/20μS測試,具體防護等級需參考GDT和TVS的通流量;

三、方案應用

監控/安防系統、門禁系統、鐵路信號控制燈、智能交通系統、電表/水表/儀器儀表、光端機等領域中。

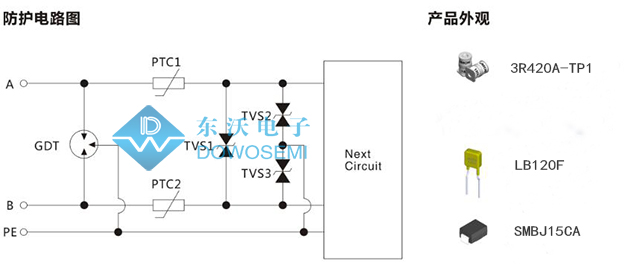

四、防護電路圖


五、保護器件注解

1)陶瓷氣體放電管3R420A-TP1

直流標稱電壓(V):420 V

沖擊擊穿電壓(1KV/μs):< 950 V

耐脈沖沖擊電流(8/20μs):5 KA

極間電容Cp:< 1.5 pF

絕緣電阻:> 1 GΩ

2)溫度保險絲插件LB120F

最大沖擊電壓:250 V

最大沖擊電流:3 A

最大不動作電流:0.12 A

3)TVS二極管SMBJ15CA

VBR:16.70 V-18.50 V

IR:1 μA

VRWM:15.0 V

IPP:24.59 A

VC:24.4 V

封裝:SMB/DO-214AA

更多電路安全防護解決方案,專業的被動器件供應廠商,東沃電子,免費為您答疑解惑,免費提供產品選型服務!咨詢熱線:136 7581 6901(微信同號)朱工
