5V直流MCU供電口浪涌靜電保護

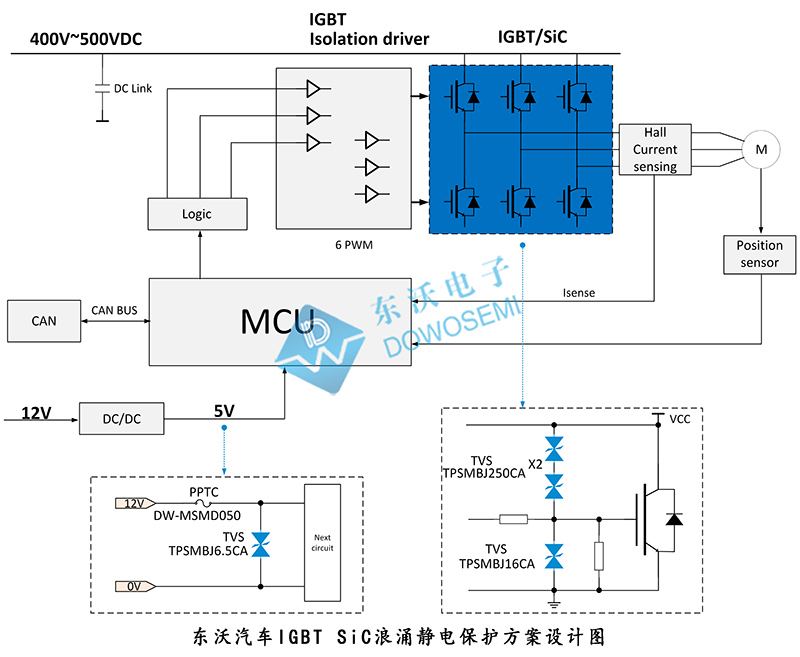

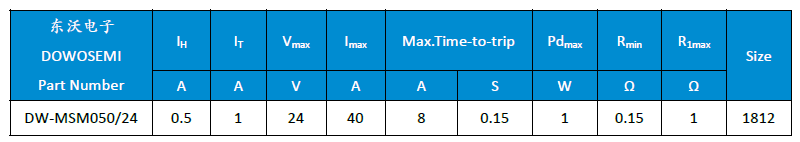

從東沃汽車IGBT SiC浪涌靜電保護方案設計圖可知，用于滿足MCU電源供電口浪涌靜電保護器件，東沃FAE工程師推薦選用自恢復保險絲和TVS二極管。保護電路中的自恢復保險絲PPTC選型DW-MSM050/24，保持電流0.5A、觸發電流1A、耐壓值24V、1812封裝。TVS選用汽車級TPSMBJ6.5CA，雙向、工作電壓6.5V、鉗位電壓11.2V、峰值脈沖電流53.57A、功率600W、SMB封裝、符合AEC-Q101認證，穩定高可靠性。

汽車IGBT SiC驅動接口浪涌靜電保護

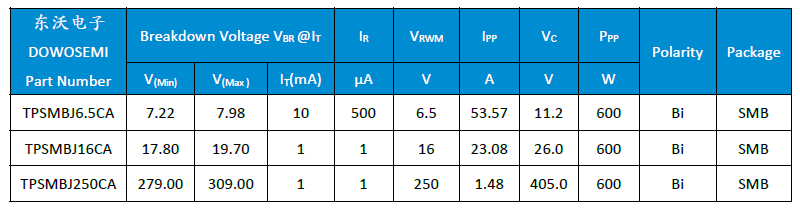

關斷IGBT時由于電感中儲存有能量，集電極-發射極間會發生浪涌電壓，建議在c、e之間選用TVS二極管進行防護。東沃FAE工程師推薦在c、e之間選用2個雙向TVS管TPSMBJ250CA串接（截止總電壓500V），峰值脈沖電流1.48A、單顆最大鉗位405V、功率600W、SMB封裝、符合AEC-Q101認證。除了減少c、e之間的過電壓之外，為防止柵極電荷積累、柵源電壓出現尖峰損壞IGBT，還需要在g、e之間選用TVS進行保護。東沃FAE工程師推薦汽車級TVS管TPSMBJ16CA，雙向、工作電壓16V、鉗位電壓26V、峰值脈沖電流23.08A、功率600W、SMB封裝。

以上是東沃汽車IGBT SiC浪涌靜電保護方案介紹，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不  迷路！匠心智造，真芯守護，東沃電子DOWOSEMI是一家全方位的半導體器件制造商及保護解決方案服務商，集研發、生產、銷售為一體的高新技術企業。公司產品線涵蓋電路保護器件（TVS二極管、ESD靜電保護器件、陶瓷氣體放電管、壓敏電阻、自恢復保險絲、半導體放電管）、二極管（肖特二極管、穩壓二極管、整流二極管、快恢復二極管、超快恢復二極管、開關二極管）、三極管、場效應管、橋堆、碳化硅器件、集成電路等等，廣泛應用于汽車電子、工控、儀器儀表、安防、通信、照明、電源、醫療、家電、智能穿戴等多個行業和領域。

方案設計圖中選用到的自恢復保險絲DW-MSM050/24、汽車級TVS二極管TPSMBJ6.5CA、TPSMBJ16CA、TPSMBJ250CA，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試，歡迎廣大新老客戶前來咨詢：13675816901（微信同號）朱工
