汽車水泵浪涌靜電保護方案圖及保護器件選型攻略

發表日期:2024-12-13來源:slyoule.com瀏覽:60

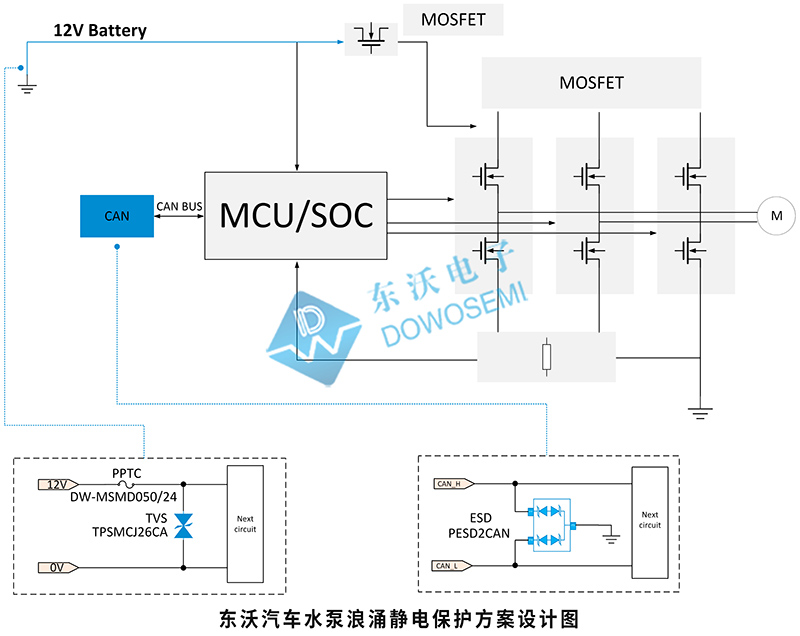

汽車水泵浪涌靜電保護方案設計圖.jpg汽車水泵12V直流DC電源輸入口浪涌拋負載保護

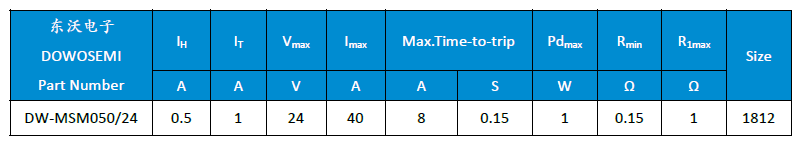

從東沃汽車水泵浪涌靜電保護方案設計圖可知,用于滿足12V直流DC電源輸入口浪涌拋負載保護器件,東沃電子技術推薦選用自恢復保險絲和TVS二極管。保護電路中的自恢復保險絲PPTC選型DW-MSM050/24,保持電流0.5A、觸發電流1A、耐壓值24V、1812封裝。TVS選型TPSMCJ26CA,雙向、工作電壓26V、鉗位電壓42.1V、峰值脈沖電流35.63A、功率1500W、SMC封裝、符合AEC-Q 101車規認證,汽車級品質,穩定高可靠性。


汽車水泵CAN總線靜電浪涌保護

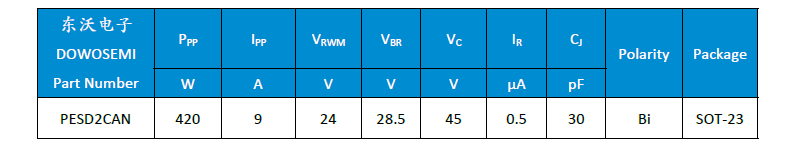

用于滿足CAN總線靜電浪涌保護器件,東沃電子技術推薦選用ESD靜電保護管PESD2CAN,工作電壓24V、峰值脈沖電流9A、峰值脈沖功率420W、鉗位電壓45V、結電容30pF、SOT-23封裝、符合AEC-Q 101車規認證,同時滿足:IEC 61000-4-2接觸放電±30KV,空氣放電±30KV。


以上是東沃汽車水泵浪涌靜電保護方案介紹,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!匠心智造,真芯守護,東沃電子DOWOSEMI是一家全方位的半導體器件制造商及保護解決方案服務商,集研發、生產、銷售為一體的高新技術企業。公司產品線涵蓋電路保護器件(TVS二極管、ESD靜電保護器件、陶瓷氣體放電管、壓敏電阻、自恢復保險絲、半導體放電管)、二極管(肖特二極管、穩壓二極管、整流二極管、快恢復二極管、超快恢復二極管、開關二極管)、三極管、場效應管、橋堆、碳化硅器件、集成電路等等,廣泛應用于汽車電子、工控、儀器儀表、安防、通信、照明、電源、醫療、家電、智能穿戴等多個行業和領域。

方案中選用到的自恢復保險絲DW-MSM050/24、汽車級TVS二極管TPSMCJ26CA、ESD二極管PESD2CAN,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:13675816901(微信同號)朱工
