PROFIBUS（Process Field Bus）是由西門子等公司組織開發研究所共同推出的、符合德國國家標準DIN19245和歐洲標準EN5O170的現場總線，是一種不依賴于制造商的開放式現場總線標準，廣泛適用于制造業自動化、流程工業自動化和樓字、交通電力等其他領域自動化。由于PROFIBUS現場總線是一類經常帶電拔插的接口，而帶電拔插會不可避免地產生靜電ESD或浪涌電流，為此，如果不采取防護措施，極易因?yàn)殪o電放電浪涌而擊穿相關引腳，甚至損害芯片內部核心電路，從而造成內部電路的永久損壞。為此，針對PROFIBUS現場總線接口靜電浪涌問題，電路保護器件廠家東沃電子設計了保護方案并推薦選用合適型號的TVS二極管。

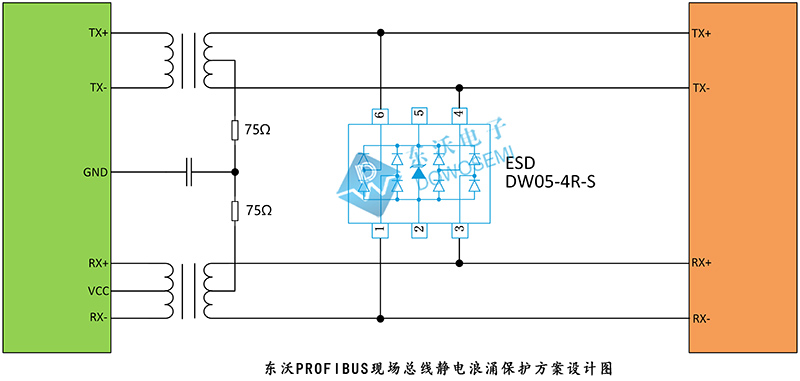

PROFIBUS現場總線靜電浪涌保護方案設計圖

PROFIBUS現場總線靜電浪涌保護方案詳解

從東沃PROFIBUS現場總線靜電浪涌保護方案設計圖中可知，PROFIBUS現場總線接口防護，東沃電子FAE工程師推薦選用一顆TVS保護器件DW05-4R-S。TVS二極管DW05-4R-S工作電壓5V、鉗位電壓20V、低漏電流0.5uA、單向。根據IEC 61000-4-2，它可用于提供高達±30kV（空氣放電）/±30kV（接觸放電）的ESD保護，根據IEC 61000-4-5，可承受15A（8/20us）的峰值脈沖電流，達到350W（8/20us）的峰值脈沖功率，對接口芯片提供可靠的ESD靜電和浪涌保護。PROFIBUS現場總線傳輸速率最大為12Mbits/s，TVS二極管DW05-4R-S結電容低至2pF，保障信號傳輸?shù)耐暾裕徊捎肧OT-23-6L封裝，超小集成器件保護。除了可以選用TVS二極管DW05-4R-S之外，東沃電子技術同時也推薦采用DW05-4RT3-E、DW05-4RT5-E、DW05-4RVLC-E、DW05-4RVLCH-E等替代物料。

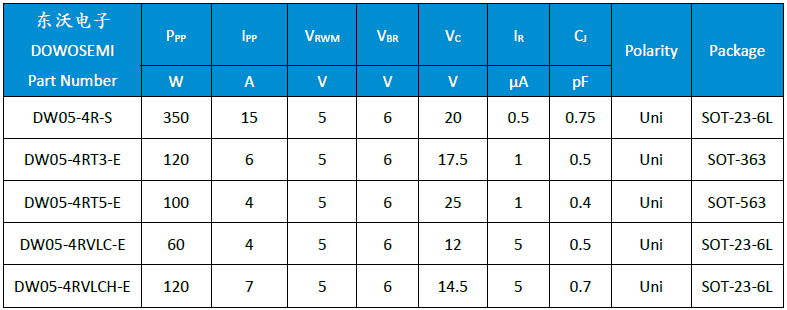

PROFIBUS現場總線靜電浪涌保護選用TVS二極管參數

查看東沃電子“ESD-DW05-4R-S Datasheet”、“ESD-DW05-4RT3-E Datasheet”、“ESD-DW05-4RT5-E Datasheet”、“ESD-DW05-4RVLC-E Datasheet”、“ESD-DW05-4RVLCH-E Datasheet”產品規格書可知，其參數詳情如下：

以上是東沃PROFIBUS現場總線靜電浪涌經典保護方案設計圖，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管DW05-4R-S、DW05-4RT3-E、DW05-4RT5-E、DW05-4RVLC-E、DW05-4RVLCH-E，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
