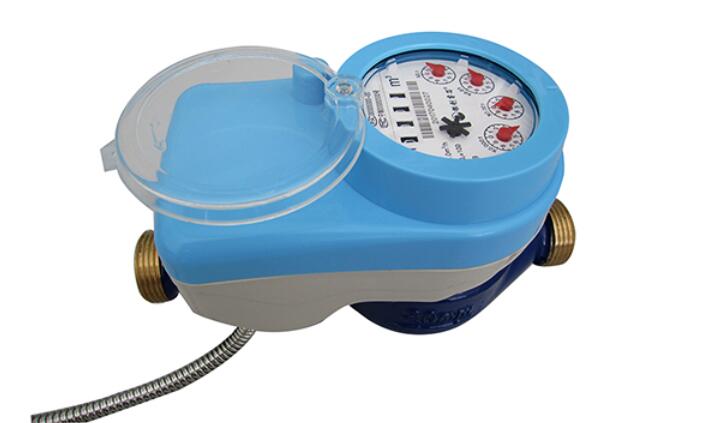

智能LoRa水表一般是在傳統電子表基礎上加上LoRa模塊，水表單片機把存儲的數據通過LoRa模塊無線傳輸?shù)郊衅?，再由集中器傳到服?wù)器中。抄表員通過上位機訪問服務器上的數據，完成抄表任務。問題來了，水表單片機和LoRa模塊之間的信號線上，如果沒有適當?shù)姆雷o，很容易被ESD靜電放電或浪涌脈沖打壞。那么，如何保護智能LoRa水表信號端免受靜電浪涌威脅呢？

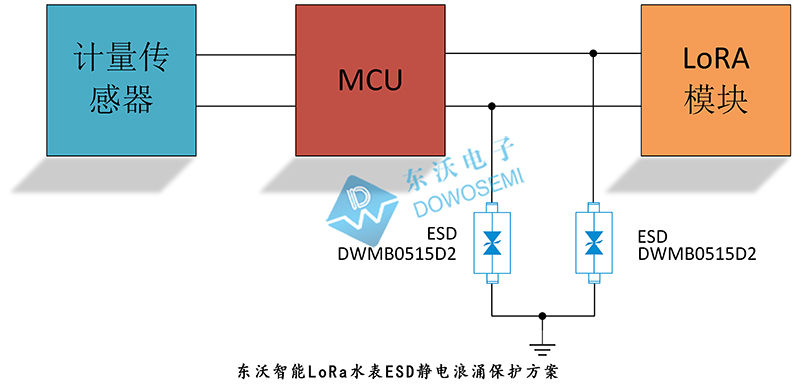

智能LoRa水表ESD靜電浪涌保護方案圖

智能LoRa水表ESD靜電浪涌保護方案說明

從智能LoRa水表ESD靜電浪涌保護方案圖中可知，針對水表單片機和LoRa模塊之間信號傳輸端口靜電浪涌問題，東沃電子技術推薦TVS二極管DWMB0515D2，能對通訊線上的瞬間沖擊脈沖和ESD靜電放電起到有效的保護作用。東沃DWMB0515D2采用雙向設計、工作電壓5V、峰值脈沖電流4A、鉗位電壓19V、漏電流0.5μA、可承受80W（8/20us）的峰值脈沖功率；0.3pF超低結電容，專用于高速信號線的ESD保護，確保高速信號的完整性；DFN1006-2小型化封裝，節省PCB面積，提高空間利用率；符合IEC 61000-4-2（靜電）±20kV（空氣）、±15kV（接觸）標準；符合UL 94V0阻燃標準。

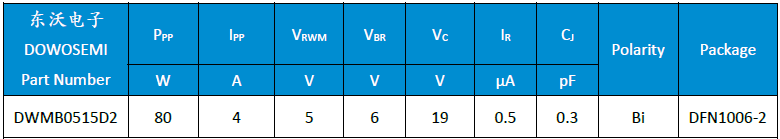

智能LoRa水表ESD靜電浪涌保護器件參數

查閱東沃電子“ESD-DWMB0515D2 Datasheet”規格書可知，ESD二極管DWMB0515D2具體電氣參數如下：

以上是東沃智能LoRa水表ESD靜電浪涌保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的ESD二極管DWMB0515D2，廠家東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
