汽車LVDS接口瞬態浪涌靜電保護方案和TVS二極管選型

發表日期:2023-05-24來源:slyoule.com瀏覽:764

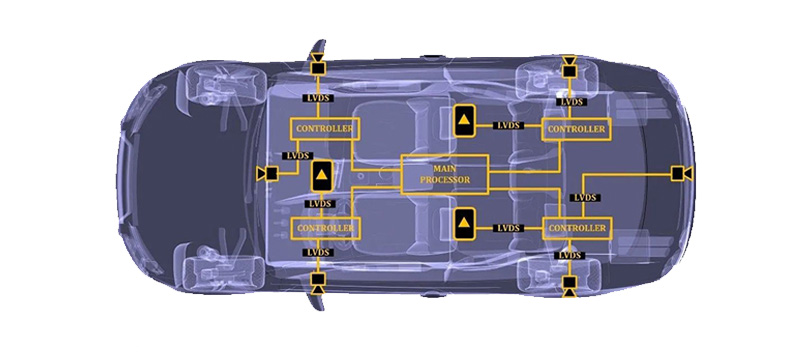

LVDS(英文全稱:Low-Voltage Differential Signaling),中文叫:低電壓差分信號,是一種低功耗、低誤碼率、低串?dāng)_和低輻射的差分信號技術,被廣泛應用于串行高速數據通訊場合。低電壓差分信號(LVDS)技術核心是采用極低的電壓擺幅高速差動傳輸數據,能夠?qū)崿F(xiàn)點對點或一點對多點的連接,為汽車應用提供了可靠的視頻接口。很多汽車廠商都會利用LVDS技術去實現車上的高速圖像傳輸。

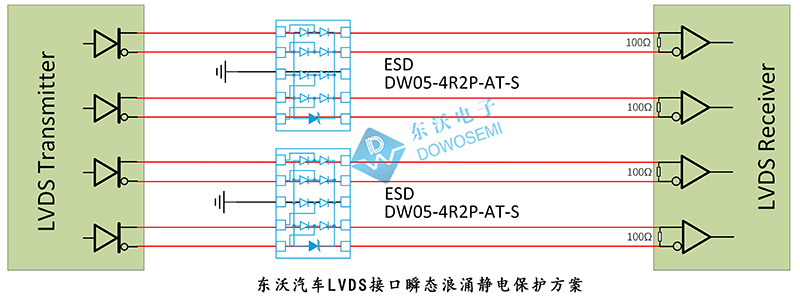

都知道,汽車工作環境比較惡劣,為此,在設計高速低電壓差分信號(LVDS)接口系統時,應選用正確的電路保護元件免受瞬態威脅并滿足現代汽車的安全性和可靠性。事實證明,在 LVDS 差分線路上,選用瞬態電壓抑制TVS/ESD二極管,可以在上升沿快的瞬態事件中保護接口,從而實現浪涌靜電保護。如果沒有采取適當?shù)谋Wo(hù),瞬態事件會損壞低電壓差分信號(LVDS)發射器和接收器。低電壓差分信號(LVDS)接口的數據圖像傳輸率高至1.3Gbps,因此,選擇線對線低結電容的TVS/ESD二極管是關鍵。針對汽車低電壓差分信號(LVDS)接口瞬態浪涌靜電放電問題,東沃電子技術推薦選用低電容、汽車級TVS/ESD二極管DW05-4R2P-AT-S 做防護。東沃汽車LVDS接口瞬態浪涌靜電保護方案設計圖如下所示:


方案說明

從東沃汽車LVDS接口瞬態浪涌靜電保護方案圖中可以看出,東沃技術選用了兩顆TVS/ESD二極管DW05-4R2P-AT-S 為接口浪涌靜電做防護。DW05-4R2P-AT-S 是專為保護汽車LVDS 接口高速差分線路而設計的靜電保護器件。東沃DW05-4R2P-AT-S 通過AEC-Q101認證、4個通道、工作電壓5V、最大峰值脈沖電流4A、12V低鉗位電壓、0.3pF低結電容保證信號完整性、DFN-10L小封裝節約PCB空間,符合IEC 61000-4-2 (ESD) ±15kV(空氣)、±15kV(接觸)標準。

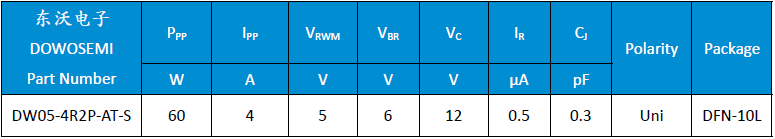

器件參數

查閱東沃電子“ESD-DW05-4R2P-AT-S Datasheet”產品數據手冊可知:


以上是汽車LVDS接口瞬態浪涌靜電保護常用方案,如有特殊需求,歡迎前來探討。浪涌靜電保護方案,找東沃電子,電路防護不迷路!東沃汽車LVDS接口瞬態浪涌靜電保護方案中選用到的TVS/ESD二極管DW05-4R2P-AT-S,東沃電子現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工
