ESD二極管的工作原理之前科普過好多次，在這里就不再詳述了。ESD二極管根據方向來分，有單向ESD二極管和雙向ESD二極管。那么，問題來了，如何區分一個ESD物料是單向還是雙向呢？由于不同品牌廠商對ESD二極管型號命名方式有很多大差異，為此，單單根據型號來判斷是比較困難的。因此，想要精準確認ESD單雙向，可查看料號的產品手冊。

相信很多新老電子工程師都知道，雙向ESD二極管，在焊接時，是不需要區分正負極性的。單向ESD二極管，如果是兩只腳的，焊接時就需要區分正負極性，有陰極線的一端為負極，則另一端為正極；如果是多只腳的單向ESD二極管，焊接時不需要區分正負極性。

那么，雙向ESD二極管型號，有哪些呢？品牌東沃電子（DOWOSEMI）供應的ESD二極管，封裝多樣，有SOD-323、SOD-323F、SOD-523、SOD-723、SOD-923、SOT-23、SOT-523、SOT-553、SOT-563、SO-8、SOT-23-6L、DFN1006-2L、DFN0603-D等等；工作電壓范圍2.5V-70V，型號齊全。查看東沃電子ESD二極管產品選型手冊可知，雙向ESD二極管型號有：

DW03DLCX-B-S、DW03DLC-B-S、DW03DLC-BN-S、DW05DLC-B-S、DW08DLC-B-S、DW12DLC-B-S、DW15DLC-B-S、DW18DLC-B-S、DW24DLC-B-S、DW03D3BC-B-E、DW03D-B-S、DW05D-B-01-S、DW05D-B-AT-S、DW05D3LC-B-E、DW05D3LC-B-01-E、DW12D-B-S、DW13D-B-S、DW15D-B-S、DW15D-B-AT-S、DW18D-B-S、DW24D-B-AT-S、DW03D5-B-E、DW05D5BC-B-E、DW05D5-B-E、DW05D7LC-B-E、DW03D9-B-E、DW05D9-B-E、DW03M2T-B-S、DW15M2T-B-S、DW24M2T-B-S、DW05MS-B-S、DW03MFC-B-S、DW03DPF-B-S、DW05D8N-B-01-E、DW05DPF-B-01-S、DW05DRF-B-E、DW05DLVF-B-E、DW03DMS-B-E、DW05DLCS-B-01-E、DW03DS-B-01-E、DW05DS-B-E、DW05DUCS-B-E、DW3.3DF-B-01-E、DW05PGCF-B-E、DW4.5P4N3-B-S……

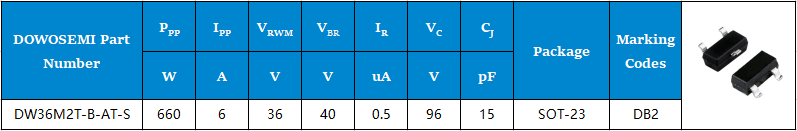

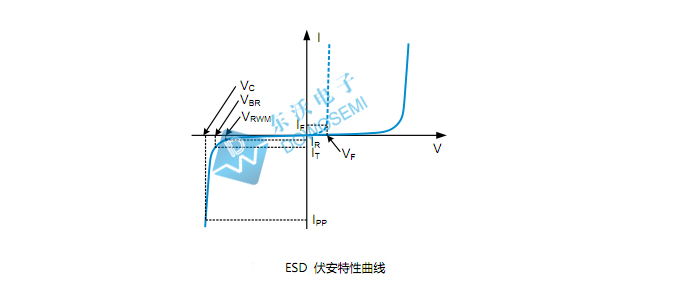

面對眾多型號的ESD二極管，該如何選型呢？ESD二極管選型，應該關注的參數有：工作電壓、擊穿電壓、鉗位電壓、結電容、漏電流、峰值脈沖電流、峰值脈沖功率等等。關于ESD二極管選型，這是個經典永不過時的話題，ESD二極管選型技巧如下：

1）ESD管工作電壓要大于電路中最高工作電壓；

2）IPP和VC的選擇是要根據線路上可能出現的最大浪涌電流來選擇IPP的型號，需要注意的是，此時的VC應小于被保護芯片所能耐受的最大峰值電壓；

3）用于信號傳輸電路保護時，要注意所傳輸信號的頻率或傳輸速率，當信號頻率或傳輸速率較高時，應選用低結電容系列ESD管；

4）根據電路設計布局及被保護線路數選擇合適的封裝。ESD封裝的大小從一定程度上可以反應器件的防護等級大小，一般封裝越大的器件可容納的ESD芯片面積也越大，防護等級也越高，反之亦然。
