HDMI，中文名：高分辨率多媒體接口，是一種無壓縮的全數字音視接口，廣泛應用于DVD播放機、電視、機頂盒、游戲主機、綜合擴大機、數字音響與電視等設備。眾所周知，HDMI接口是一種易受瞬間破壞的外接端口，為了確保端口的穩定和可靠性，新老電子工程師會選用ESD靜電保護二極管為HDMI接口ESD靜電防護保駕護航。針對HDMI接口靜電ESD保護，之前ESD二極管廠家東沃電子就科普過好多方案。不可否認，HDMI接口靜電保護方案并不是唯一的，不同的電路保護器件廠家在設計方案時，方案和器件選型是有差異的。

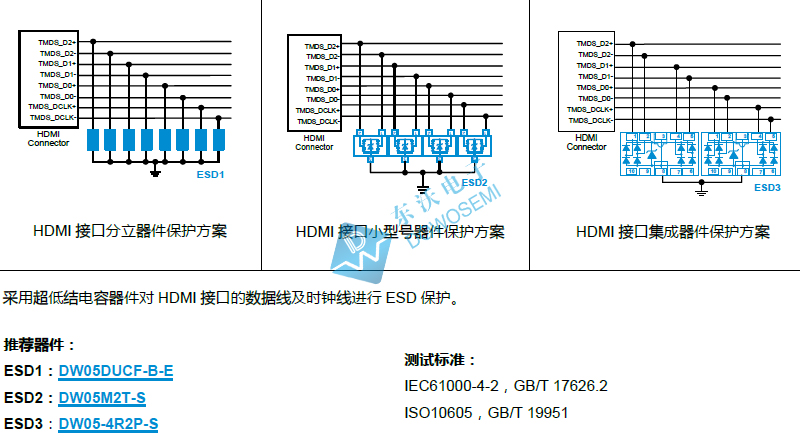

接下來，東沃電子FAE工程師從分立器件、小型號器件、集成器件三方面來設計HDMI接口靜電保護方案并推薦對應的ESD靜電保護器件，具體如下圖所示：

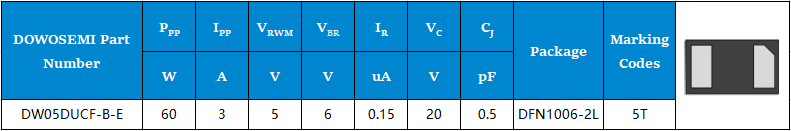

1）HDMI接口分離器件保護方案

ESD二極管選型：DW05DUCF-B-E
工作電壓：5V
擊穿電壓：6V
鉗位電壓：20V
峰值脈沖電流：3A
峰值脈沖功率：60W
結電容：0.5pF
封裝形式：DFN1006-2L

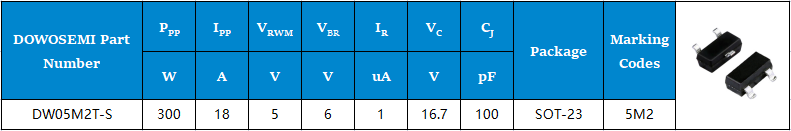

2）HDMI接口小型號器件保護方案

ESD二極管選型：DW05M2T-S
工作電壓：5V
擊穿電壓：6V
鉗位電壓：16.7V
峰值脈沖電流：18A
峰值脈沖功率：300W
結電容：100pF
封裝形式：SOT-23

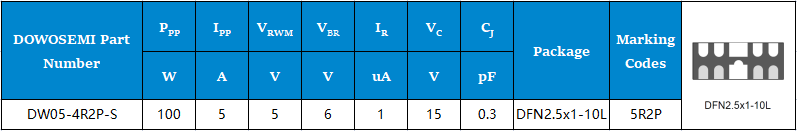

3）HDMI接口集成器件保護方案

ESD二極管選型：DW05-4R2P-S
工作電壓：5V
擊穿電壓：6V
鉗位電壓：15V
峰值脈沖電流：5A
峰值脈沖功率：100W
結電容：0.3pF
封裝形式：DFN2.5x1-10L

從圖中可以看出，ESD二極管DW05DUCF-B-E、DW05M2T-S、DW05-4R2P-S都可應用于HDMI接口靜電保護之中，且符合IEC61000-4-2、GB/T 17626.2、ISO10605、GB/T 19951等測試標準，具體選用哪種方案，還需要根據實際應用需求、測試條件、成本預算等多方面因素選擇。方案設計、EMC測試、保護器件選型、價格、樣品、現貨及交期，可直接咨詢東沃電子DOWOSEMI：136 7581 6901（微信同號）朱經理
