Local Interconnect Network，簡稱LIN，是針對汽車分布式電子系統而定義的一種串行通訊網絡，成本比較低，用于實現汽車中的分布式電子系統控制。LIN總線的目的是現有汽車網絡（比如CAN總線通訊）提供輔助功能，在不需要CAN總線的寬帶和多功能的場合下，使用LIN總線能夠大大地節約成本，比如智能傳感器和制動裝置之間的通訊就運用到了LIN總線。

眾所周知，汽車的工作環境是極其惡劣的，浪涌SURGE、靜電放電及電快速瞬變脈沖群EFT時常會發生在運行的汽車之中，這些對于行駛中的汽車而言，是潛在的威脅。為此，對于汽車中任何一個電子產品進行浪涌靜電防護，是非常有必要的。其中，LIN總線靜電保護，是新老電子工程師關注之一。那么，針對LIN總線，如何為其設計靜電防護方案呢？

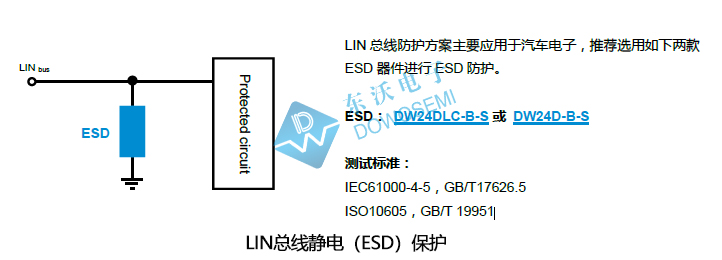

東沃電子DOWOSEMI，不僅是一家專業的電路保護器件廠商，同時還是一家優秀的方案設計服務商，在電源浪涌保護、通信接口靜電保護、汽車電子拋負載保護等方案設計方面，有著豐富的實踐經驗，EMC測試實驗室，為您的電路保護方案保駕護航。如下圖：東沃電子FAE工程師設計的LIN總線靜電保護方案：

從圖中可以看出，ESD靜電保護器件推薦選用DW24DLC-B-S或DW24D-B-S為LIN總線安全護航，可通過IEC 61000-4-5、GB/T 17626.5、ISO 10605，GB/T 19951等測試標準。關于DW24DLC-B-S和DW24D-B-S靜電二極管參數詳情，如下：

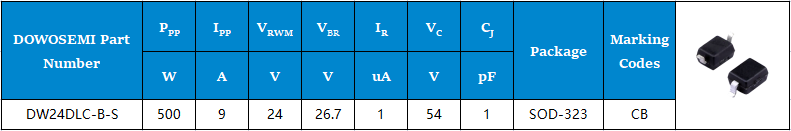

1）ESD二極管DW24DLC-B-S

峰值脈沖功率：500W
峰值脈沖電流：9A(tp =8/20μs)
工作電壓：24V
擊穿電壓：26.7V
鉗位電壓：54V
結電容：1pF
封裝形式：SOD-323
絲印標識：CB

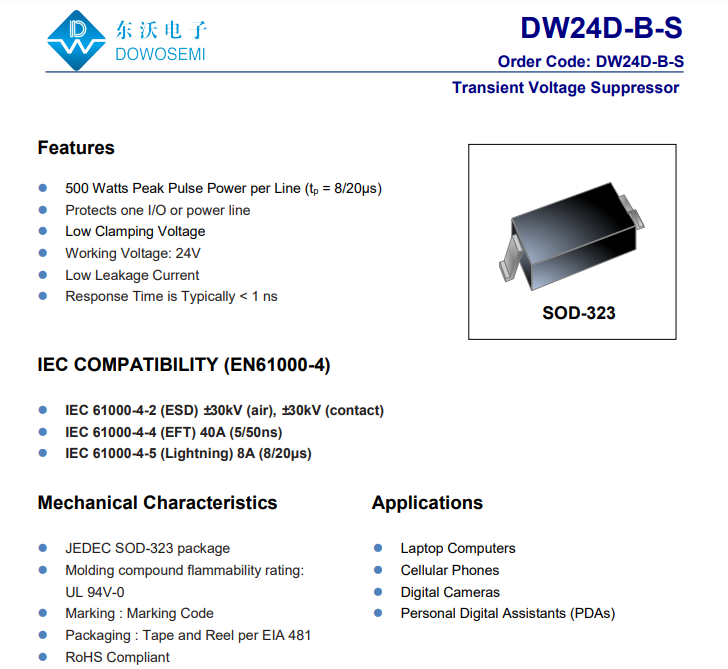

2）ESD二極管DW24D-B-S

峰值脈沖功率：500W
峰值脈沖電流：8A(tp =8/20μs)
工作電壓：24V
擊穿電壓：26.7V
鉗位電壓：47V
結電容：25pF
封裝形式：SOD-323
絲印標識：24B

有關LIN總線ESD二極管專用元件DW24DLC-B-S和DW24D-B-S具體參數詳情、應用，詳見對應的產品手冊。當然，想申請樣品、現貨、詢價、采購、交期，也可直接咨詢東沃電子PM：136 7581 6901（微信同號）朱經理
