ESD二極管主要應用于各類通信接口的靜電保護，其工作電壓一般都是根據IC的工作電壓來設計的，目前市面上常用到的電壓有：2.8V、3V、3.3V、5V、7V、8V、12V、15V、18V、22V、24V、36V等等。其中5V靜電保護器件，常有客戶前來東沃電子DOWOSEMI選型，咨詢5V的ESD二極管型號。根據東沃電子ESD二極管產品選型手冊查詢可知，5V工作電壓的ESD保護管型號很多，根據封裝分類有：SOT-143、SOD-523、SOD-723、SOD-923、SOT-23、SOT-23-6L、SOT-353、SOT-363、SOT-523、SOT-553、SOT-563、DFN-2L、DFN-6L、DFN-10L、DFN-16L、DFN-18L、DFN0603-2L、DFN0603-D、DFN1006-2L、DFN1610-6L、MSOP 10L、QFN-16L、SO-8。

其中SOT-143封裝的ESD二極管，市場上應用的比較少，為此，物料相對于常用ESD二極管封裝如SOD-523、SOT-23、DFN1006-2L等來說，比較“珍貴的”！目前廠家東沃電子供應的 SOT-143封裝ESD二極管有：DW05R-E、DW05RXLC-S、DW12R-S、DW70R-S。其中，DW05R-E和DW05RXLC-S，工作電壓5V，接下來，重點要分享的是DW05R-E超低電容TVS二極管DW05R-E。

DW05R-E超低電容ESD特性

· Protects two I/O lines
· Low operating voltage: 5V
· Ultra Low capacitance(<1.0pF) for high-speed interfaces
· Solid-state technology
· IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact)
· IEC 61000-4-4 (EFT) 40A (5/50ns)
· IEC 61000-4-5 (Lightning) 6.5A (8/20μs)
· Molding compound flammability rating: UL 94V-0
· Packaging : Tape and Reel per EIA 481
· RoHS Compliant

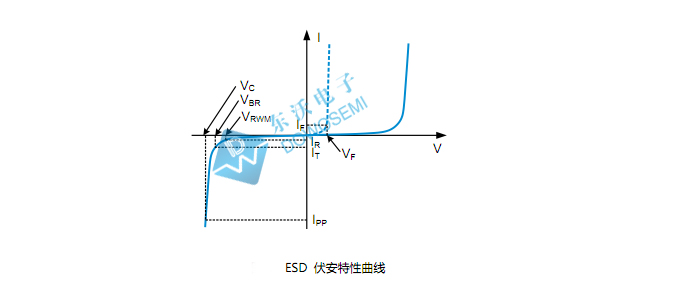

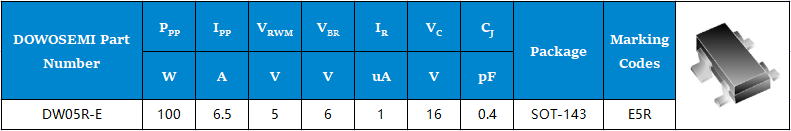

DW05R-E超低電容ESD參數

峰值脈沖電流：6.5A
峰值脈沖功率：100W (tp = 8/20μs)
工作電壓：5.0V
擊穿電壓：6.0V
鉗位電壓：16V
結電容：0.4pF
封裝形式：SOT-143

DW05R-E超低電容ESD應用

· FireWire & USB
· Sensitive Analog Inputs
· Portable Electronics
· LAN/WAN equipment
· Video Line Protection
· Microcontroller Input Protection

關于超低電容ESD二極管DW05R-E相關的知識就分享到這兒了，想了解更多其他型號的ESD靜電保護二極管參數、選型、應用等方面的知識，可隨時咨詢廠商?hào)|沃電子：136 7581 6901（微信同號）朱工
