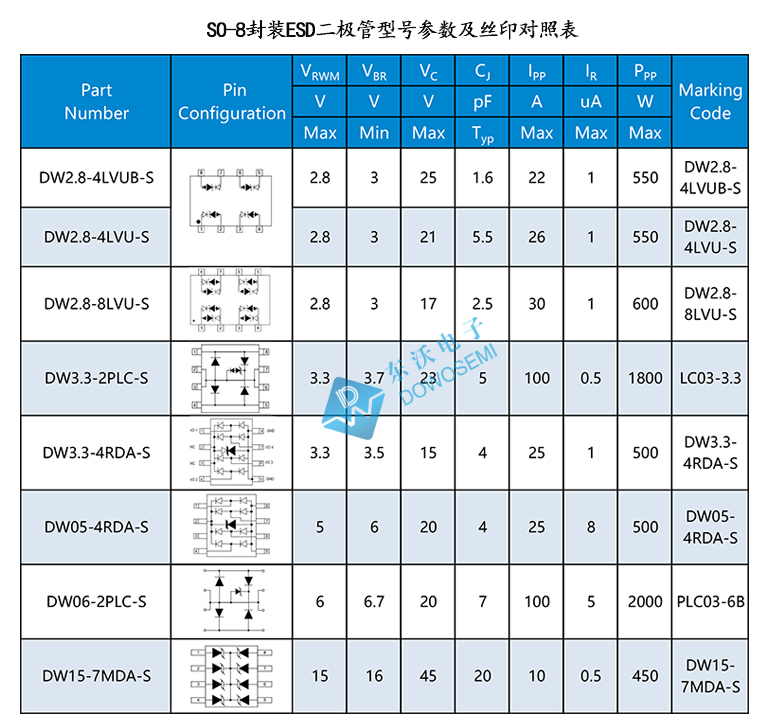

提及電路保護器件，對于新老硬件電子工程師而言，并不陌生。電路保護設計方案過程中，其中電路保護器件選型是最耐電子工程師尋味的過程。電路保護器件主要分為四類：雷擊浪涌防護器件、過電壓防護器件、過電流保護器件和靜電防護器件。接下來要分享的是ESD靜電防護器件SO-8封裝產品常用型號：DW2.8-4LVUB-S、DW2.8-4LVU-S、DW2.8-8LVU-S、DW3.3-2PLC-S、DW3.3-4RDA-S、DW05-4RDA-S、DW06-2PLC-S、DW15-7MDA-S……

1）ESD管DW2.8-4LVUB-S參數

工作電壓：2.8V
最小擊穿電壓：3V
結電容：1.6pF
鉗位電壓：25V
峰值脈沖電流：22A
峰值脈沖功率：550W
漏電流：1uA
封裝形式：SO-8

2）ESD管DW3.3-2PLC-S參數

工作電壓：3.3V
最小擊穿電壓：3.7V
結電容：5pF
鉗位電壓：20V
峰值脈沖電流：100A
峰值脈沖功率：1800W
漏電流：0.5uA
封裝形式：SO-8

3）ESD管DW15-7MDA-S參數

工作電壓：15V
最小擊穿電壓：16V
結電容：20pF
鉗位電壓：45V
峰值脈沖電流：10A
峰值脈沖功率：450W
漏電流：0.5uA
封裝形式：SO-8

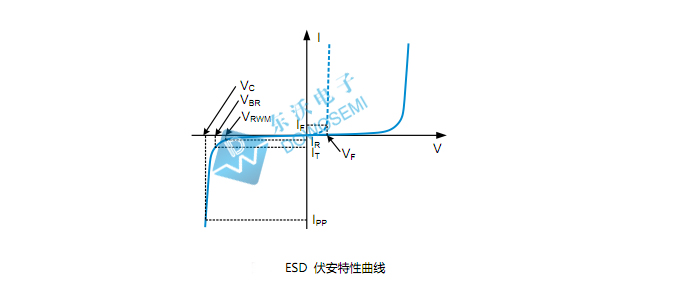

由此可知，ESD二極管參數有封裝、工作電壓、擊穿電壓、鉗位電壓、功率、電流、結電容等等，在ESD二極管選型過程中，這些參數起到很重要的作用，最終型號的確認，則需要電子工程師根據EMC電磁兼容性測試結果來選擇。那么，ESD二極管選型技巧，有哪些呢？

1）ESD管的工作電壓要大于電路中的最高工作電壓；
2）ESD管的箝位電壓要小于后級電路被保護芯片所能承受的最大峰值電壓；
3）根據電路設計布局及被保護線路數選擇合適的封裝形式。一般而言，封裝形式越大，防護等級越高；
4）在通信接口靜電防護中，要尤其注意傳輸速率和信號的頻率，避免ESD管結電容過高干擾通信質量；當信號頻率或傳輸速率較高時，應選用低電容ESD保護管；
5）具體選型，建議在專業的技術指導下完成，選型、EMC測試、樣品，一站式支持；

SO-8封裝只是ESD二極管封裝形式的一種，想了解更多其他封裝形式的ESD管，東沃電子隨時為您服務：136 7581 6901（微信同號）朱經理！
