SMA、SMB、SMC封裝TVS二極管，其工藝有框架和打扁之分，相信很多采購商都不知道這個“秘密”。那么，問題來了，TVS二極管封裝工藝框架產品和打扁產品有什么區別呢？在這一點，專業的TVS二極管廠家最優發言權。接下來，東沃電子針對框架工藝產品與打扁工藝產品的區別從內部結構和外部結構兩方面詳細闡述。

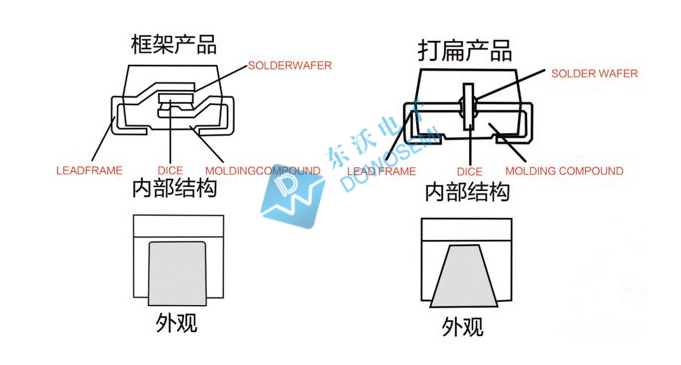

一、框架和打扁內部構造的區別

1）框架工藝產品芯片定位精準，點錫、裝片、焊接等過程都是在瞬間完成的；1秒能夠焊接1.9個芯片，用時非常短；良品率可達到100%。

2）打扁工藝產品要通過裝引線、芯片焊接、蓋上引線、壓緊進爐45分鐘燒結完成，任一個環節出差錯或人為因素，都會導致產品缺陷或失效；芯片表面極易劃傷，容易導致漏電流偏大；良品率達98%-99%。

二、框架和打扁外部構造的區別

1）框架工藝產品直接用自動化切筋成型，5個產品一次成型。打扁工藝產品需經引線打扁、再切筋，每次50個成型；由于每一臺打扁模具不可能完全一致，每臺未必每次能夠打到根部，給切筋帶來困難，容易造成打裂本體、引腳歪斜不對稱、引腳寬度不一致等等，甚至容易造成內部芯片損傷，導致漏電流偏大或正向阻抗偏大。

2）在后道一貫機（TMTT）測試打印包裝時，在良品率和總體合格率方面，框架工藝產品要比打扁工藝產品高，可見框架產品品質領先于打扁產品。

3）框架工藝產品生產的設備相對來說，比較貴；但是打扁工藝產品良品率相對來說，比較低。同一個型號的TVS二極管產品，框架工藝生產的價格比打扁工藝生產的要貴一點。

很多新老客戶在采購TVS二極管過程中，往往看中的是品質，為此，框架工藝產品更受歡迎。一般情況下，TVS瞬態抑制二極管默認都是框架工藝，除非客戶提出打扁工藝要求，東沃電子也是能夠滿足客戶的。想了解更多有關TVS二極管信息，可隨時咨詢您身邊的TVS二極管管家：136 7581 6901（微信同號）朱經理！
