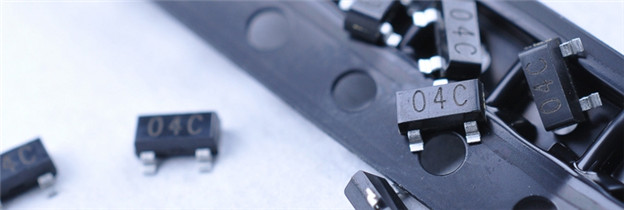

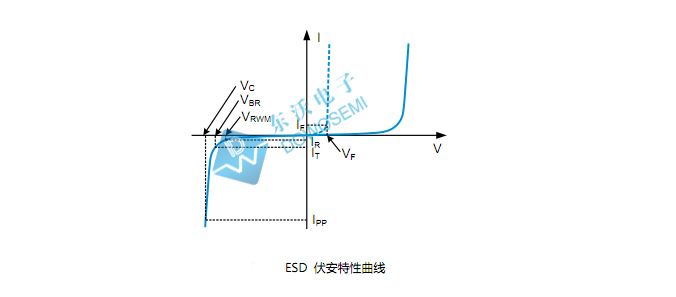

“超低電容TVS”成為了近段時間客戶咨詢的重點物料。在咨詢的過程中，很多客戶經常把ESD靜電保護二極管也稱為TVS二極管，超低電容ESD靜電保護器件也叫超低電容TVS。ESD二極管是由多個TVS晶粒或二極管采用不同的布局設計成具有特定功能的單路或多路保護器件。ESD二極管是用在通信接口上做靜電保護，其結電容一般都比較低；TVS二極管是用在電源線上做防浪涌過電壓保護，其結電容都很高。客戶咨詢“超低電容TVS”，毋庸置疑，指的是超低電容ESD二極管，用在通信接口做靜電保護。

通信接口種類詳解

通信接口種類有很多，主要有：USB2.0接口、USB3.0接口、USB3.1接口、RS-485接口、RS-232接口、SIM卡接口、TYPE-C接口、IIC接口（I2C接口）、CAN-BUS總線接口、SD卡接口、快充USB接口、快充電源接口、100M網絡接口、1000M網絡接口、10000M網絡接口、POE接口、HDMI接口、HDMI1.3接口、HDMI1.4接口、HDMI2.0接口、XDSL接口、DVI數字視頻接口、ESATA接口、DISPLAY視頻接口、T1E1接口、VGA模擬視頻接口、Audio耳機和麥克風、LVDS接口、MMC卡接口、RF/GPS天線接口、LIN-BUS總線接口、5V直流電源接口、12V直流電源接口、12V汽車電源接口、24V汽車電源接口、48V電源接口、天線端口、GPIO 3V接口、GPIO 3.3V接口、GPIO 5V接口、220V電源接口等等，不同的通信接口對應ESD靜電保護方案不同，保護器件選型也不一樣。

超低結電容TVS，0.5pF以下

在通信接口靜電防護放設計過程中，接口傳輸速率越高，所要求ESD靜電保護器件的結電容值越低。之前，東沃電子FAE電子工程師曾經提及過：“USB2.0接口傳輸速度480Mbit/S，要求的ESD二極管結電容值要小于5pF；USB3.0接口傳輸速度4800Mbit/S，要求的ESD二極管結電容值要小于1pF；TYPE-C接口傳輸速度10000Mbit/S，要求的ESD二極管結電容值要小于0.5pF。那么，多大結電容值歸類為超低電容TVS行列之中呢？一般而言，結電容值低于0.5pF以下，屬于超低電容TVS。

超低結電容TVS，型號有哪些？

根據TVS二極管廠家東沃電子供應的ESD二極管產品手冊查詢可知，超低電容TVS具體型號有：DW05DECS-B-E、DW3.3-4R2T-E、DW3.3-8R2P-E、DW05-2R2P-S、DW05-2RT3-E、DW05-2RT5-E、DW05-4R1M-S、DW05-4R2PC-S、DW05-4R2P-S、DW05-4R3P-S、DW05-4RP-E、DW05-4RT3-01-E、DW05-4RT3-E、DW05-4RT5-E、DW05-4RVLC-E、DW05-6R1N-E、DW05-14R2P-E、DW05D5UC-B-E、DW05D5UC-E、DW05DGCF-B-E、DW05DGCMS-BH-E、DW05DRF-B-01-E、DW05DRF-B-E、DW05DUCF-BF-E、DW05DUCMS-B-E、DW05LUC-S、DW05M2UC-E、DW05PGCF-B-E、DW05R-E、DW15PGCF-B-E、RCLAMP0524P等等。

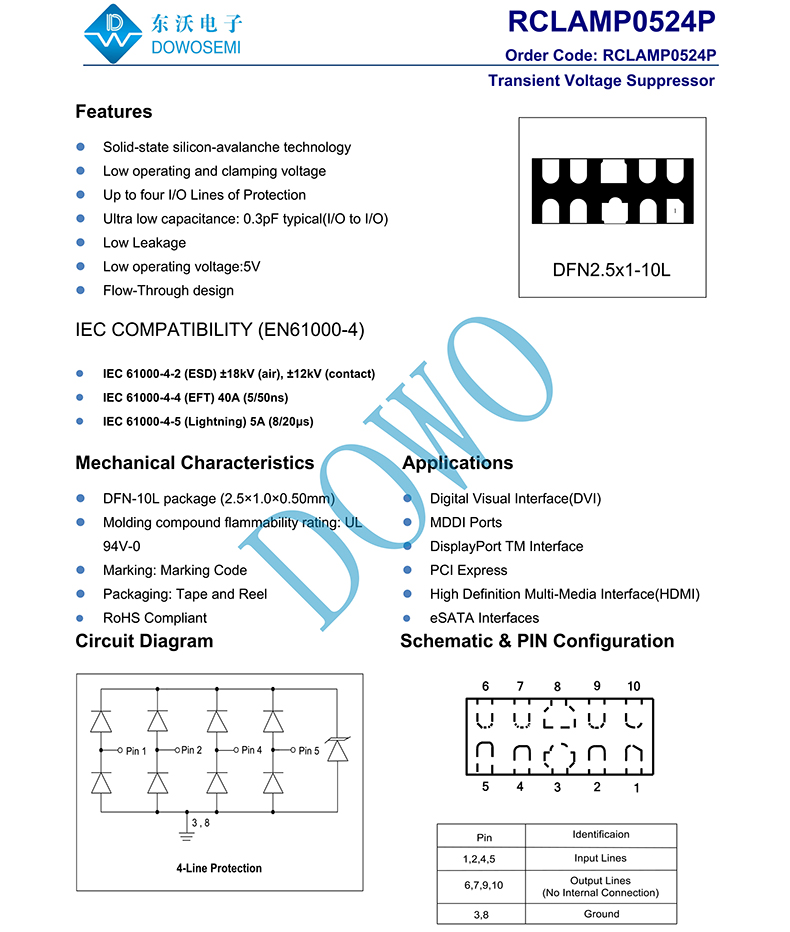

RCLAMP0524P超低電容TVS，超低結電容0.3pF典型，固態硅雪崩技術、低工作電壓低鉗電壓、最多保護四個I/O高速數據線、低漏電流、優化的高速線流封裝設計，廣泛應用于數字視頻接口（DVI）、MDDI端口、高清多媒體接口（HDMI）、DisplayPort、TM接口、PCI快車、eSATA接口等高速數據接口領域。RCLAMP0524P具體參數如下：

超低電容TVS型號具體參數詳情，詳見對應的產品數據手冊，可隨時向東沃電子索取！產品咨詢熱線：136 7581 6901（微信同號）朱經理
