當前位置:東沃電子官網首頁>產品百科>二三極管

M7硅整流二極管采購,上廠家東沃,現貨直供

發表日期:2021-05-13瀏覽:1155

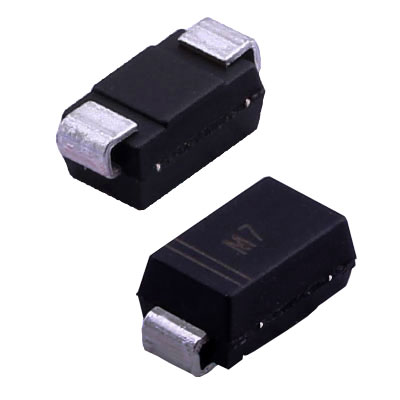

關于貼片硅整流二極管M7,總是能收到客戶的各種問題:M7是什么二極管?M7二極管封裝尺寸是什么?絲印M7是什么二極管?M7和M1貼片二極管有什么區別?M7貼片二極管可以與什么型號的二極管通用?M7貼片二極管如何判斷好壞?M7二極管可以用什么代替?M7貼片二極管詳細參數……針對以上問題,二極管廠家東沃電子DOWOSEMI接下來為您詳細闡述有關M7貼片二極管的知識。


硅整流二極管型號

硅整流二極管是一種用于將交流電轉變?yōu)橹绷麟姷陌雽w器件,擊穿電壓高、反向漏電流小、高溫性能良好,主要用于各種電源整流電路中。硅整流二極管型號有很多:

1)M1-M7二極管,封裝形式SMA(DO-214AC),具體型號有:M1、M2、M3、M4、M5、M6、M7,對應的反向重復峰值電壓分別是50V、100V、200V、400V、600V、800V、1000V。

2)A1-A7二極管,封裝形式SOD-123FL,具體型號有:A1、A2、A3、A4、A5、A6、A7,對應的反向重復峰值電壓分別是50V、100V、200V、400V、600V、800V、1000V。

3)1N4001-1N4007*二極管,封裝形式DO-41,具體型號有:1N4001、1N4002、1N4003、1N4004、1N4005、1N4006、1N4007、1N4007*,對應的反向重復峰值電壓分別是50V、100V、200V、400V、600V、800V、1000V、1200V。

……

選用硅整流二極管時,主要考慮的是最大整流電流、最大反向工作電流、截止頻率及反向恢復時間等參數。具體選用什么型號的硅整流二極管,建議在專業的技術指導下選型!

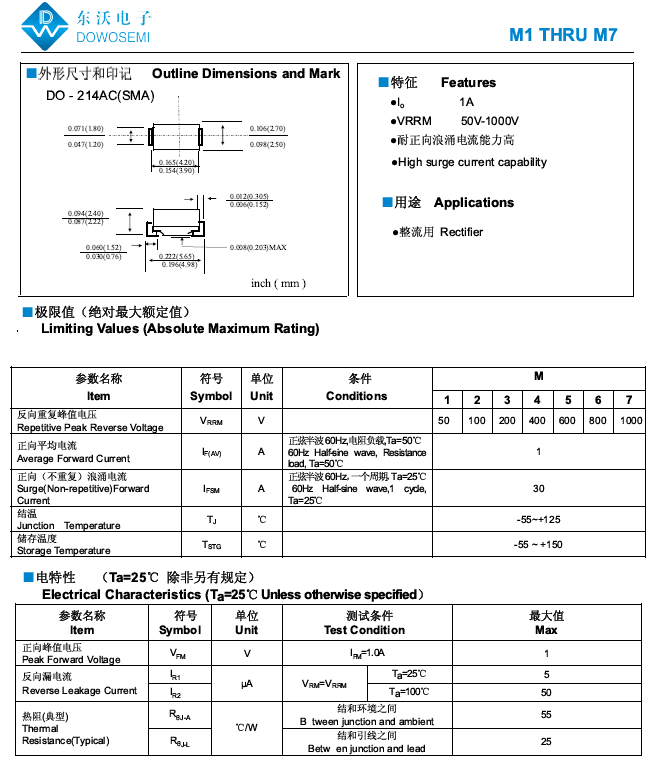

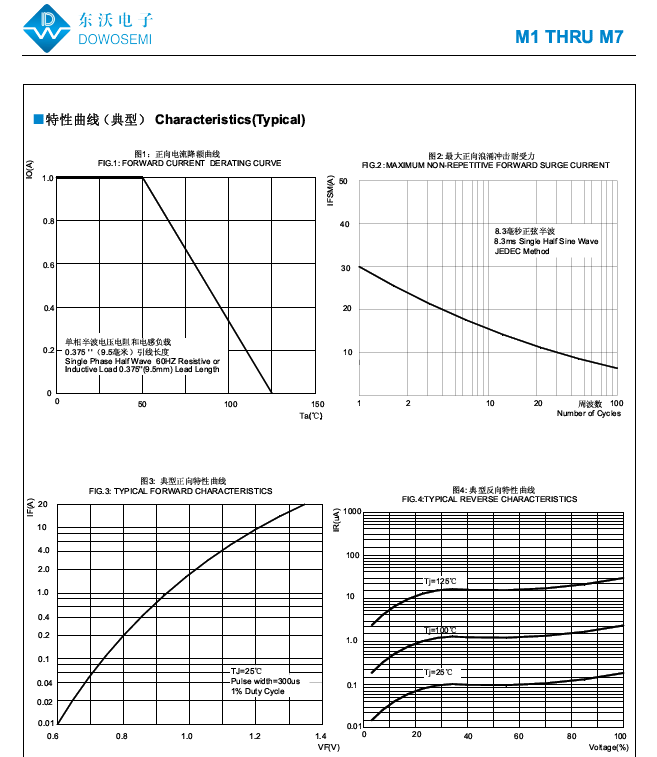

M7整流二極管參數詳情

M7是M1-M7系列二極管型號之一,有關具體參數如下:

封裝形式:DO-214AC(SMA)
正向平均電流:1A
反向重復峰值電壓:1000V
正向(不重復)浪涌電流:30A
正向峰值電壓:1V
反向漏電流:5uA、50uA
結溫:- 55°C to + 125°C
儲存溫度:- 55°C to + 150°C
符合ROHS指令要求

關于M7和M1、M2、M3、M4、M5、M6之間的區別,在于反向重復峰值電壓的不同,M7可以替代M1、M2、M3、M4、M5、M6。當然,也可以選用二極管1N4007、1N4007*、A7代替M7,在不考慮封裝的情況,它們之間可以相互通用。

M7貼片二極管如何判斷好壞?

來自山東青島客戶咨詢:M7貼片二極管正反向都有阻值,正常嗎?這個要看貼片二極管M7兩端測的阻值大小。如果正向阻值小,反向阻值非常大,說明不正常。正常的M7二極管,正向?qū)?,反向截止。關于貼片M7二極管的知識,就分享到這兒。采購M7整流二極管,上廠家東沃電子DOWOSEMI,免費送樣、廠家價格、現貨直供!
