干貨:陶瓷氣體放電管詳解,看完就明白了

發表日期:2019-05-04瀏覽:2873

陶瓷氣體放電管,簡稱GDT,是一種開關型過壓防雷保護元器件。眾所周知,陶瓷氣體放電管GDT廣泛應用于防雷工程的第一級或第二級保護上,常與限壓型防雷保護器件綜合應用。不論是各種信號電路的防雷還是交直流電源的防雷,都可以借助陶瓷氣體放電管將強大的雷電流泄放入大地,對高頻電子線路的保護有著明顯的優越性。接下來,跟著專業的電路保護專家東沃電子,一起來揭開陶瓷氣體放電管那層神秘的面紗,再也不怕被忽悠了!


陶瓷氣體放電管工作原理

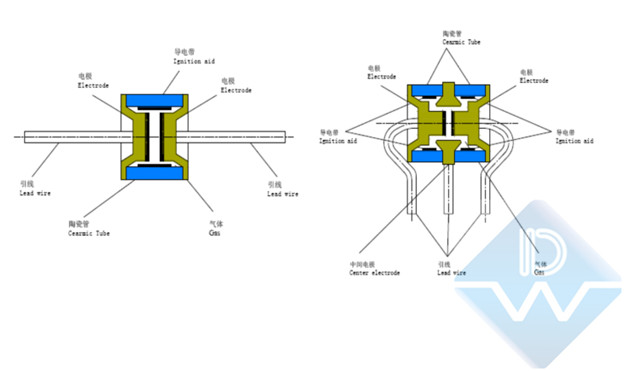

陶瓷氣體放電管,其內部是由一個或多個放電間隙內充有惰性氣體組成的密閉器件,其電氣性能跟氣體種類、氣體壓力和電極距離三者相關,主要應用于瞬時大電壓的過電壓保護。其惰性氣體主要是氖或氬,并保持一定的壓力,同時電極表面涂以發射劑減少電子發射能。陶瓷氣體放電管工作原理是并聯在電路中,在正常情況,由其獨有的高阻抗和低電容特性,幾乎對電路不產生任何影響;但,一旦有異常浪涌涌現時,GDT以納秒級的響應速度被擊穿放電,使得其阻抗下降,呈短路狀態,將浪涌電流通過地線轉接給大地,從而達到電路防護作用;當異常浪涌消失,GDT迅速回到了高阻狀態,電路正常運行。


陶瓷氣體放電管特性揭秘

東沃電子,在研發、生產電路保護器件方面擁有精湛的技術水平和豐富的研發經驗,為廣大客戶提供高品質的保護器件產品,只為電路更安全。東沃電子結合陶瓷氣體放電管的實際應用,總結出幾點特點,助力大家更好地了解陶瓷氣體放電管。

√ 納秒級響應速度

√ 穩定的擊穿電壓

√ 低電容特性

√ 高絕緣電阻

√ 無穿越電壓

√ 對原電路無影響,電路設計簡單方便

√ 無放射性,對人體、環境和生態無影響

√ 高可靠性,不易損壞,使用期限長

由于陶瓷器氣體放電管獨有的特性,廣泛應用各種場合,是一種常用、高效的防雷保護器件。


陶瓷氣體放電管選型原則

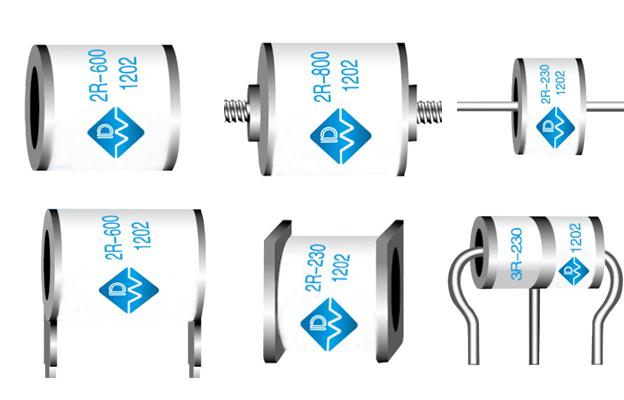

陶瓷氣體放電管,外形圓柱形,按照電極數,可分為二極管放電管和三級放電管兩種,帶引線和不帶引線兩種結構形式,型號繁多,如何選擇正確型號陶瓷氣體放電管是采購商最頭痛的難題?東沃電子,一家專業的陶瓷氣體放電管生產廠家,為您帶來滿滿的陶瓷氣體放電管選型干貨:

1、陶瓷氣體放電管的加入前提條件是陶瓷氣體放電管的直流擊穿電壓的下限值必須高于電路中的最大正常工作電壓,才能不能影響電路正常工作。

2、陶瓷氣體放電管的過保持電壓盡可能高,保證電路中工作電壓不會引起持續導通現象。當電路中的過電壓消失后,要確保陶瓷氣體放電管及時熄滅,否則會影響電路的正常運行。

3、確保陶瓷氣體放電管的沖擊擊穿電壓值必須低于電路中所能承受的最高瞬時電壓值。

4、根據線路中可能竄入的沖擊電流強度,確定所選用放電管必須達到的耐沖擊電流能力。

5、必要時,陶瓷氣體放電管配上適當?shù)亩搪费b置,F(xiàn)S裝置,也叫失效保護裝置。
