在實際應用中，整流二極管如何選型選用呢？整流二極管選型之前，我們先要了解下整流二極管主要參數：

最大可重復峰值反向電壓Maximum repetitive peak reverse voltage（V_RRM）
最大正向平均整流電流Maximum average forward rectified current（I_F(AV)）
正向不重復浪涌電流Non-repetitive peak forward surge current（IFSM）
最大正向電壓Maximum forward voltage（VF）
最大反向電流Maximum reverse current（IR）

以上參數是整流二極管選型關鍵參數。二極管廠家東沃電子生產的整流二極管種類繁多，型號齊全。東沃整流二極管正向電流有：1A、1.5A、2A、2.5A、3A、5A、6A、8A、10A、20A、25A、30A、35A、40A、45A、50A，具體常用型號有：

1A整流二極管常用型號

1） 1N400#WS 封裝SOD-323：1N4001WS、1N4002WS、1N4003WS、1N4004WS、1N4005WS、1N4006WS、1N4007WS；
2） 1N400#W 封裝SOD-123：1N4001W、1N4002W、1N4003W、1N4004W、1N4005W、1N4006W、1N4007W；
3） 1N400#S 封裝A-405：1N4001S、1N4002S、1N4003S、1N4004S、1N4005S、1N4006S、1N4007S；
4） F1~F7 封裝SOD-123：F1、F2、F3、F4、F5、F6、F7；
5） A4~A7 封裝SOD-123：A4、A5、A6、A7；
6） 1N400#W 封裝SMA：1N4001W、1N4002W、1N4003W、1N4004W、1N4005W、1N4006W、1N4007W；
7） M1~M7 封裝SMA：M1、M2、M3、M4、M5、M6、M7；
8） G1*F 封裝SMAF：G1AF、G1BF、G1DF、G1GF、G1JF、G1KF、G1MF；
9） S1* 封裝SMA：S1A、S1B、S1D、S1G、S1J、S1K、S1M；
10） S1*-Q 封裝SMA：S1A-Q、S1B-Q、S1D-Q、S1G-Q、S1J-Q、S1K-Q、S1M-Q；

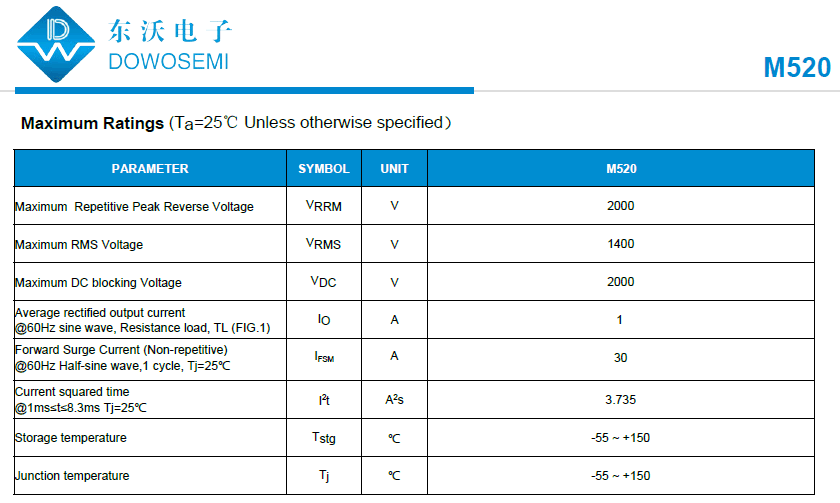

11） M520 封裝SMA
12） 1N400#G 封裝DO-41：1N4001G、1N4002G、1N4003G、1N4004G、1N4005G、1N4006G、1N4007G；

1.5A整流二極管常用型號

1）G15* 封裝SOD-123FL：G15A、G15B、G15D、G15G、G15J、G15K、G15M；
2）1N5391~1N5399 封裝DO-15：1N5391、1N5392、1N5393、1N5394、1N5395、1N5396、1N5397、1N5398、1N5399；

2A整流二極管常用型號

1）S2* 封裝SMA：S2A、S2B、S2D、S2G、S2J、S2K、S2M；
2）G2*F 封裝SMAF：G2AF、G2BF、G2DF、G2GF、G2JF、G2KF、G2MF；
3）RL201~RL207 封裝DO-15：RL201、RL202、RL203、RL204、RL205、RL206、RL207；

2.5A整流二極管常用型號

1）GS25* 封裝SMB：GS25A、GS25B、GS25D、GS25G、GS25J、GS25K、GS25M；
2）RL251~RL257 封裝DO-15：RL251、RL252、RL253、RL254、RL255、RL256、RL257；

3A整流二極管常用型號

1）S3*F 封裝SMAF：S3AF、S3BF、S3DF、S3GF、S3JF、S3KF、S3MF；
2）S3*B 封裝SMB：S3AB、S3BB、S3DB、S3GB、S3JB、S3KB、S3MB；
3）S3* 封裝SMC：S3A、S3B、S3D、S3G、S3J、S3K、S3M、S3N；

5A整流二極管常用型號

1）S5* 封裝SMC：S5A、S5B、S5D、S5G、S5J、S5K、S5M；
2）S5* 封裝TO-277B：S5A、S5B、S5D、S5G、S5J、S5K、S5M；

6A整流二極管常用型號

HER601~HER608 封裝R-6：HER601、HER602、HER603、HER604、HER605、HER606、HER607、HER608；

8A整流二極管常用型號

S8* 封裝TO-277B：S8A、S8B、S8D、S8G、S8J、S8K、S8M；

10A整流二極管常用型號

1）S10* 封裝SMC：S10A、S10B、S10D、S10G、S10J、S10K、S10M；
2）S10* 封裝TO-277B：S10A、S10B、S10D、S10G、S10J、S10K、S10M；

20A整流二極管常用型號

1）20A05~20A10 封裝R-6：20A05、20A1、20A2、20A4、20A6、20A8、20A10；
2）20SQ045 封裝R-6

25A、30A、35A、40A、45A、50A整流二極管常用型號

25SQ045 封裝R-6、30SQ045 封裝R-6、35SQ045 封裝R-6、40SQ045 封裝R-6、45SQ045 封裝R-6、50SQ045 封裝R-6

批注:      #代表  1-50V; 2-100V; 3-200V;4-400V; 5-600V; 6-800V; 7-1000V.
              *代表   A-50V; B-100V; D-200V; G-400V; J-600V; K-800V; M-1000V; N-1200V.

具體型號參數，詳見東沃電子整流二極管產品規格書。東沃電子生產的二三極管，種類繁多、型號齊全、性能穩定、高可靠性、現貨庫存、廠家價格、免費選型、免費樣品，能夠滿足客戶對產品高質量的要求，歡迎廣大新老客戶前來咨詢：13675816901（微信同號）朱經理。
