超快恢復二極管具有超快恢復時間、大電流能力、高抗浪涌電流能力、低正向壓降、低反向漏電流等特點，是一種開關特性好的半導體二極管。其常用來給高頻逆變裝置的開關器件作續流、吸收、箝位、隔離、輸出和輸入整流器，使開關器件的功能得到充分發揮，是用電設備高頻化（20khz以上）和高頻設備固態化發展不可缺少的重要器件。二極管廠家東沃電子推出的超快恢復二極管種類繁多，封裝多樣，型號齊全。關于超快恢復二極管相關知識，之前分享了很多。接下來，要分享的是東沃電子推出的超快恢復二極管MURS120~MURS160。

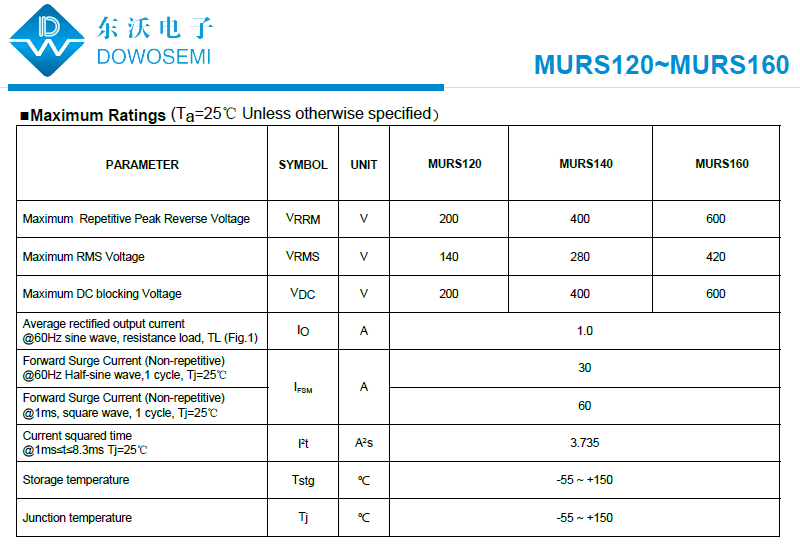

查閱東沃電子“MURS120~MURS160 (DO-214AA) Datasheet”產品規格書可知，該系列型號有：MURS120、MURS140、MURS160，正向電流1A，SMB封裝，具體參數如下所示：

MURS120超快恢復整流二極管參數

√ 最大可重復峰值反向電壓：200V
√ 最大均方根電壓：140V
√ 最大直流阻斷電壓：200V
√ 最大正向平均整流電流：1A
√ 正向浪涌電流（不重復）@60Hz半正弦波，1周期，Tj=25℃：30A
√ 最大正向電壓：0.92V
√ 最大反向電流：5uA
√ 最大反向恢復時間：25ns
√ 典型結電容：17pF
√ 封裝形式：SMB（DO-214AA）

MURS140超快恢復整流二極管參數

√ 最大可重復峰值反向電壓：400V
√ 最大均方根電壓：280V
√ 最大直流阻斷電壓：400V
√ 最大正向平均整流電流：1A
√ 正向浪涌電流（不重復）@60Hz半正弦波，1周期，Tj=25℃：30A
√ 最大正向電壓：1.25V
√ 最大反向電流：5uA
√ 最大反向恢復時間：50ns
√ 典型結電容：15pF
√ 封裝形式：SMB（DO-214AA）

MURS160超快恢復整流二極管參數

√ 最大可重復峰值反向電壓：600V
√ 最大均方根電壓：420V
√ 最大直流阻斷電壓：600V
√ 最大正向平均整流電流：1A
√ 正向浪涌電流（不重復）@60Hz半正弦波，1周期，Tj=25℃：30A
√ 最大正向電壓：1.25V
√ 最大反向電流：5uA
√ 最大反向恢復時間：50ns
√ 典型結電容：14pF
√ 封裝形式：SMB（DO-214AA）

關于MURS120、MURS140、MURS160超快恢復整流二極管相關知識就分享到這兒了，想了解具體參數信息，詳見東沃MURS120~MURS160 (DO-214AA) Datasheet產品手冊。東沃電子生產的MURS120、MURS140、MURS160，性能穩定、高可靠性、現貨庫存、廠家價格、免費選型、免費樣品，能夠滿足客戶對產品高質量的要求，歡迎廣大新老客戶前來咨詢： 136 7581 6901（微信同號）朱經理。
