插件式二極管封裝形式有哪些呢？二極管封裝有插件和貼片之分，插件封裝有：DO-41、DO-15、DO-201、DO-27、R-6（P600）等等；貼片封裝有：SOD-123、SOD-123FL、SOD-323、SOD-523、SOD-123、SOT-23、SOT-143、SOT-23-6L、DFN-2L、DFN-6L、DFN-10L、SMA、SMAF、SMA-W、SMB、SMBF、SMB-W、SMC、TO-277B、DO-218AB、MINI218等等。那么，DO-15封裝的肖特基二極管型號有哪些呢？SR2200肖特基二極管正向電流多大？反向電壓多大？是什么封裝？

查閱二極管品牌生產廠家東沃電子“SBD-SR240 Thru SR2200 (DO-15) Datasheet”產品手冊可知：東沃電子SR240~SR2200肖特基二極管，DO-15封裝、反向電壓40V~200V、正向電流2A，型號齊全：SR240、SR260、SR2100、SR2150、SR2200。

SR240~SR2200肖特基二極管特性

√ 低漏電流
√ 正向浪涌承受能力強
√ 高信賴性
√ 引線和管體皆符合RoHS標準
√ 高溫焊接保證：260℃/10 秒
√ 環氧樹脂：UL易燃等級
√ 引腳：鍍錫,無鉛

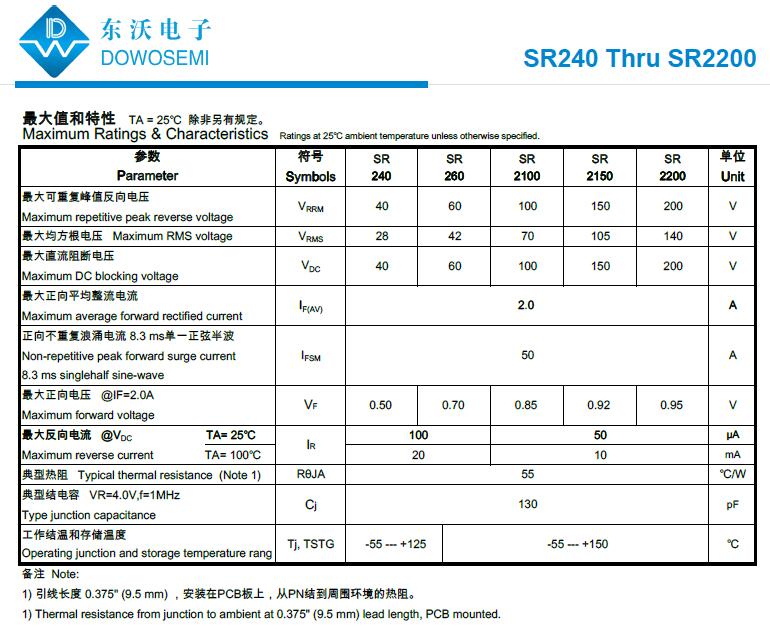

SR2200肖特基二極管參數

·最大可重復峰值反向電壓：200V
·最大均方根電壓:140V
·最大直流阻斷電壓：200V
·最大正向平均整流電流:2.0A
·正向不重復浪涌電流 8.3 ms單一正弦半波:50A
·最大正向電壓 @IF=10.0A:0.95V
·最大反向電流:0.05mA
·典型熱阻:55℃/W
·典型結電容：130pF
·工作結溫:-55℃~+125℃
·存儲溫度：-55℃~+150℃

關于DO-15插件式肖特基二極管SR240~SR2200相關的知識就分享到這兒，想了解其他SR240、SR260、SR2100、SR2150型號參數信息詳見東沃電子“SBD-SR240 Thru SR2200 (DO-15) Datasheet”產品規格書。二極管廠家東沃電子自主研發、生產、銷售的肖特基二極管，封裝多樣、型號齊全，品質卓越、現貨庫存、廠家價格、免費選型、免費樣品，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余經理。
