TVS二極管和穩壓二極管的區別,您知道多少?

發表日期:2023-07-17瀏覽:995

經常有應用工程師詢問:TVS二極管能否替代替換穩壓二極管?接下來,TVS廠家東我電子針對TVS二極管和穩壓二極管這個話題,詳細講解下這兩者的相同點和不同點。

TVS二極管英文名是:Transient voltage suppression diode,也叫瞬態電壓抑制二極管。穩壓二極管英文名是:Zener diode,又叫齊納二極管。由此可知,TVS二極管和穩壓二極管都是二極管的一個種類。


TVS二極管和穩壓二極管相同點:

1)TVS二極管和穩壓二極管都是反向接入電路,利用PN結的反向擊穿特性,TVS二極管是雪崩效應,穩壓二極管是齊納隧道效應或雪崩效應。

2)TVS二極管是在穩壓二極管基礎上發展出來的一個產品。

3)TVS二極管和穩壓二極管都可以對電壓進行鉗位。

4)TVS二極管和穩壓二極管在長期運行的電流耐受值基本上是一樣的,且與體積、功耗有關。

TVS二極管和穩壓二極管不同點:

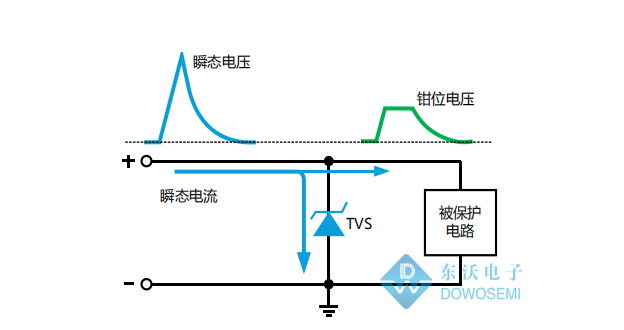

1)從應用上看,TVS二極管大部分時間工作在開路狀態,瞬態高壓到來時才進行鉗位保護;穩壓二極管大部分時間都是處于穩壓擊穿狀態,后端的電壓穩定在一個值。

2)從穩壓值上看,穩壓二極管的Vz一般精度較高,有很多都在1%左右。

3)從響應速度上看,TVS二極管響應速度比穩壓二極管快很多,可達到P秒級別。

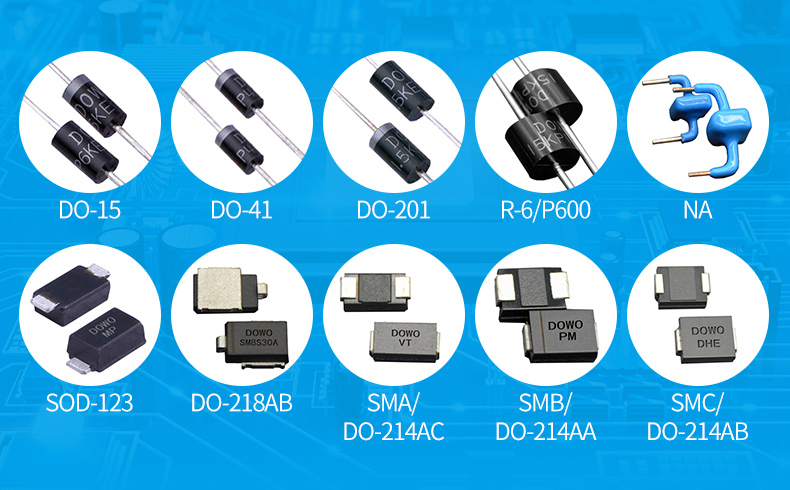

4)從物料種類上看,TVS二極管的種類要多于穩壓二極管,有單向、雙向、TVS二極管陣列等;穩壓二極管一般就是穩壓值有高低之分。

5)從通流能力看,TVS二極管通流能力比穩壓二極管大很多,最大可以過幾百A的浪涌電流,穩壓二極管則很小。TVS二極管的峰值功率都在幾百W~幾KW以上,最高可達幾十KW;而穩壓二極管一般都只有幾W。

 6 )從參數上看,兩者的參數也有很大的差別,選型考慮的點都不一樣。

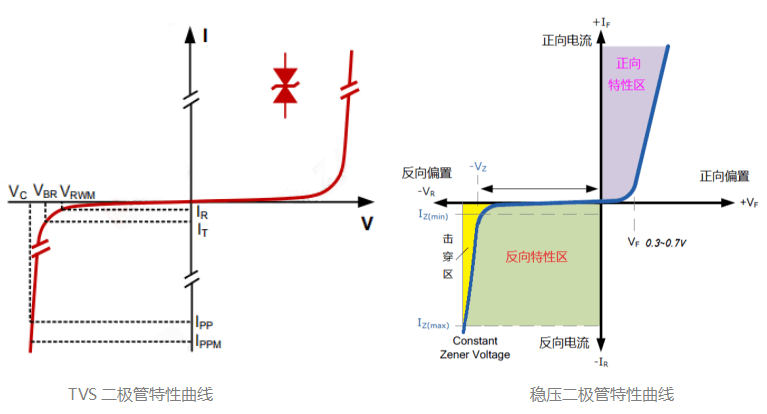

TVS二極管選型關鍵參數:
VRWM(反向截至電壓):即通常所說的工作電壓,必須大于此值;
IR(漏電流):在Vrwm條件下測得的截止狀態電流;
VBR(擊穿電壓):大于此電壓上限將發生雪崩擊穿,即TVS進入工作狀態;
IPP(峰值電流):TVS能承受的最大脈沖浪涌電流大小;
VC(鉗位電壓):TVS發生擊穿時限制電壓的大小即通常所說安全保護電壓。
CJ(結電容):結電容大小會影響信號傳輸,需具體結合信號類型選擇;

穩壓二極管選型關鍵參數:
VZ(穩定電壓):指穩壓二極管通過額定電流時兩端產生的穩定電壓值;
IZT(額定電流):指穩壓二極管產生穩定電壓時通過的電流值;
RZJ(動態電阻):指穩壓二極管兩端電壓變化與電流變化的比值;
PD(額定功耗):其數值為穩定電壓VZ和允許最大電流IZM的乘積;
IR(反向漏電流):指穩壓二極管在規定的反向電壓下產生的漏電流;

綜上所述可知,TVS二極管屬于瞬態保護器件,也就是說只有瞬態高壓到來時才會擊穿保護后端電路,對電壓進行鉗位,電路正常工作時TVS二極管處于高阻態,漏電流IR很小,基本不工作;而穩壓二極管正常工作時就處于擊穿狀態,將電壓穩定在一個值上。從這點上來說,因為作用不同,TVS二極管一般是不能替代替換穩壓二極管工作的。 想了解更多,詳情咨詢東沃電子產品工程師:137 5773 6996(微信同號)余工
