防浪涌過電壓保護電路中，常用的過電壓保護器件有：半導體放電管TSS、TVS瞬態抑制二極管、壓敏電阻MOV、陶瓷氣體放電管GDT，其中半導體放電管TSS和陶瓷氣體放電管GDT屬于開關型過壓保護器件，壓敏電阻MOV和TVS瞬態抑制二極管屬于鉗位型過壓保護元器件，這四種過電壓保護器件都是與被保護電路進行并聯。接下來，電路保護器件廠家東沃電子重點要分享的是熱銷型物料：P4500Q22CLRP半導體放電管。

P4500Q22CLRP半導體放電管特點

近日常有客戶向東沃電子咨詢P4500Q22CLRP半導體放電管特性、參數、價格、交期等方面的問題。在解答這些問題之前，先來了解下半導體放電管的特點。半導體放電管具有精確導通電壓、ns級響應速度、浪涌吸收能力較強、雙向?qū)ΨQ、可靠性高、寄生結電容低等特點，多用于數據通信信號接口保護，比如串口和音視頻接口防雷保護。

P4500Q22CLRP半導體放電管特性

回到本文的正題，查閱東沃電子“TSS-P4500Q22CLRP Datasheet”產品手冊，可知其特性如下所示：

√ Bidirectional crowbar protection
√ Low leakage current
√ Low on-state voltage
√ Low capacitance
√ Solid-state silicon technology
√ Eliminates overvoltage caused by fast rising transients
√ Low profile package
√ For surface mounted applications to optimize board space
√ Case: DFN3333-2L molded plastic

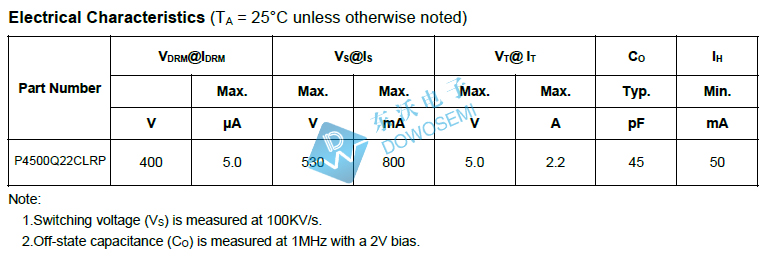

P4500Q22CLRP半導體放電管參數

>> 峰值斷態電壓：400V
>> 反向最大漏電流：5.0uA
>> 維持電流：50mA
>> 通態電壓：5V
>> 通態電流：2.2A
>> 開關電壓：530V
>> 開關電流：800mA

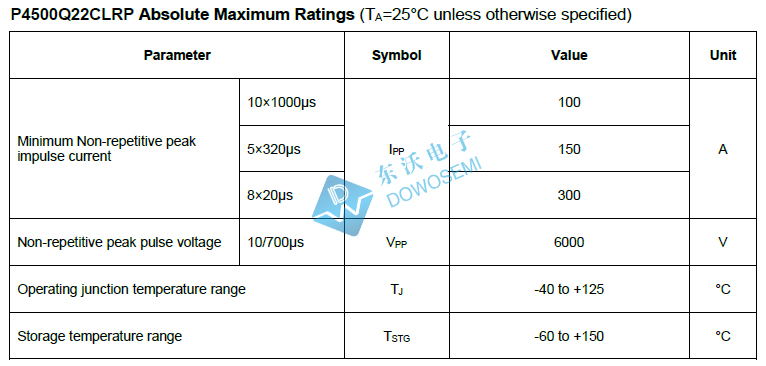

>> 峰值脈沖電壓（10/700μs）：6000V
>> 峰值脈沖電流（8×20μs）：300A
>> 寄生結電容：45pF
>> 封裝形式：DFN3333-2L

半導體放電管P4500Q22CLRP的價格、交期、樣品也是客戶非常關心的問題。東沃電子推出的P4500Q22CLRP半導體放電管現已全面量產、品質卓越、可靠穩定、現貨直供、廠家價格、免費樣品、免費EMC測試、免費方案、免費選型，歡迎廣大新老客戶前來咨詢，東沃電子銷售工程師，24小時為您服務：136 7581 6901（微信同號）朱工
