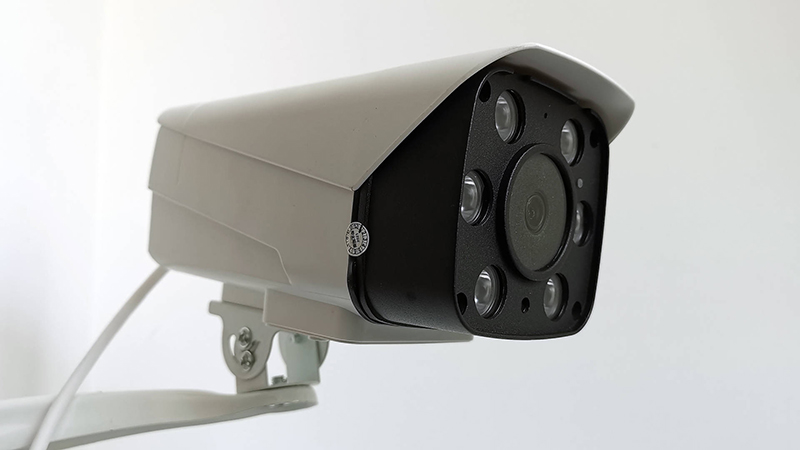

POE攝像頭，POE網絡攝像機，又稱為以太網供電網絡攝像機，是屬于監控攝像機的一種。都知道，POE以太網供電網絡攝像機采用的是網線供電，只要一根網線就可以同時傳輸視頻信號給攝像頭供電。那么，其供電的核心器件是什么呢？對，是POE交換芯片！為防止靜電或浪涌電壓損壞POE交換芯片，應該怎么辦呢？

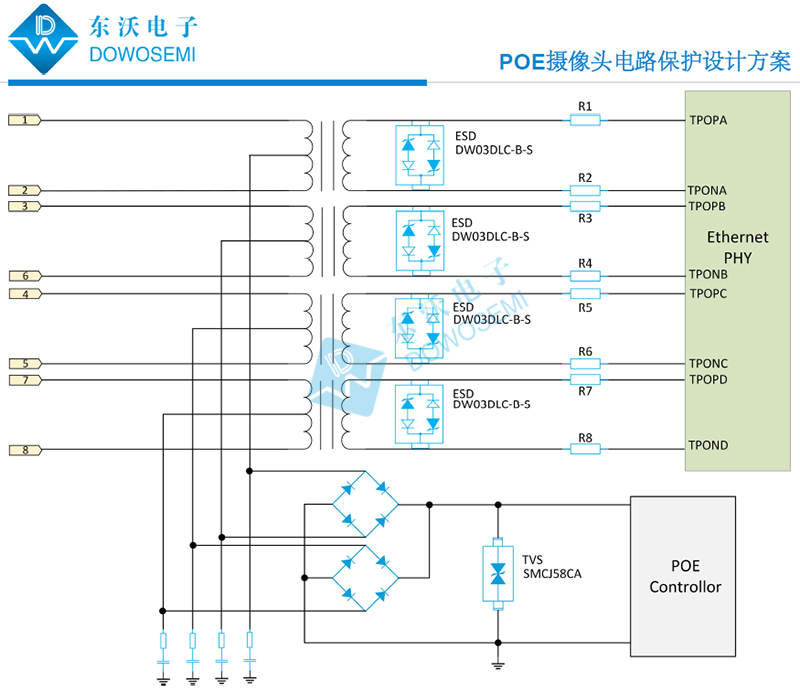

針對POE以太網供電網絡攝像機電路中的靜電和浪涌電壓問題，電路保護器件廠家東沃電子（DOWOSEMI）技術工程師經過分析后，針對POE攝像頭設計了一個電路保護防護方案，如下圖所示：

從POE攝像頭保護電路設計方案圖中看出，東沃電子技術工程師推薦使用的電路保護器件有：

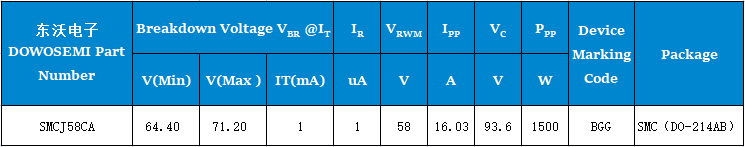

1）TVS二極管SMCJ58CA：SMC封裝、雙向保護、工作電壓58V、最小擊穿電壓64.4V、鉗位電壓93.6V、峰值脈沖電流16.03A、反向漏電流1μA、峰值脈沖功率1500W，ESD防護等級滿足IEC61000-4-2標準±15kV（空氣放電）/±8kV（接觸放電），符合RoHS標準，滿足UL 94V0阻燃等級，符合產品的綠色環保要求；

2）ESD靜電保護二極管DW03DLC-B-S：SOD-323封裝、雙向防護、工作電壓3V、擊穿電壓4V、峰值脈沖電流（tp =8/20μs）20A、鉗位電壓19V、結電容1pF，ESD防護等級滿足IEC61000-4-2標準±15kV（空氣放電）/±8kV（接觸放電），符合RoHS標準，滿足UL 94V0阻燃等級，符合產品的綠色環保要求；

有關TVS二極管SMCJ58CA和ESD靜電保護二極管DW03DLC-B-S具體參數信息，可向東沃電子索取產品手冊。當然，如果這個方案滿足不了您保護防護需求，東沃電子也支持免費方案優化和設計、免費選型、免費樣品，真誠為您服務。還在猶豫什么呢？1對1為您服務：136 7581 6901（微信同號）朱工
