75V瞬態抑制TVS二極管 單向5.0SMDJ75A 雙向5.0SMDJ75CA

發表日期:2023-01-31瀏覽:511

瞬態抑制TVS二極管工作峰值反向電壓最低3.3V,最高可達513V,甚至更高。很多電子工程師都知道,TVS二極管在實際應用選型過程中,第一步要確認的就是其工作峰值反向電壓。2023年春節已過,東沃電子正月初八就開工了,也陸陸續續收到了很阿多客戶的咨詢。其中一位來自北京的客戶,他咨詢的問題是:75V工作電壓的TVS二極管有哪些?

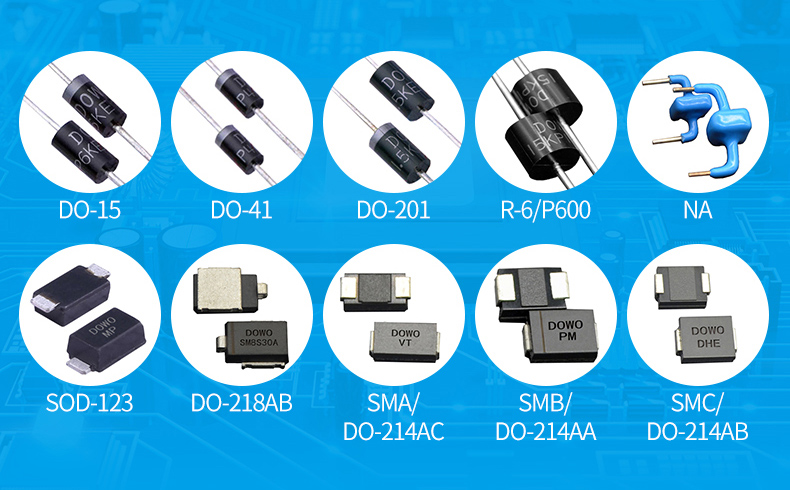

工作峰值反向電壓為75V的TVS二極管到底有哪些常用的型號呢?查閱東沃電子TVS管產品選型手冊可知,從封裝形式來看,75V電壓TVS二極管常用型號有:

1)SOD-123封裝:SMF75A(絲印XR)、SMF75CA(絲印NR)、SMF4L75A(絲印NR);

2)DO-214AC封裝:SMAJ75A(絲印RR)、SMAJ75CA(絲印ZR)、TPSMAJ75A(絲印RRA)、TPSMAJ75CA(絲印ZRA);

3)DO-15封裝:SA75A、SA75CA;

4)DO-214AA封裝:SMBJ75A(絲印NR)、SMBJ75CA(絲印DR)、TPSMBJ75A(絲印NRA)、TPSMBJ75CA(絲印DRA)、SMB10J75A(絲印ANR)、SMB10J75CA(絲印ADR);

5)DO-214AB封裝:SMCJ75A(絲印GGR)、SMCJ75CA(絲印BGR)、TPSMCJ75A(絲印GGRA)、TPSMCJ75CA(絲印BGRA)、SMDJ75A(絲印PGR)、SMDJ75CA(絲印DGR)、5.0SMDJ75A(絲印5PGR)、5.0SMDJ75CA(絲印5BGR);

6)R-6封裝:3KP75A、3KP75CA、5KP75A、5KP75CA、15KP75A、15KP75CA、30KP75A、30KP75CA;

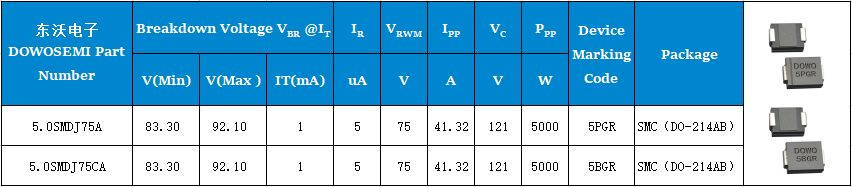

TVS二極管種類繁多、封裝多樣,型號齊全??梢姡?5V瞬態抑制TVS二極管有貼片和直插之分,有單向和雙向之分,功率有200W、400W、600W、1000W、1500W、3000W、5000W、15000W、30000W,具體參數詳情,以5.0SMDJ75A和5.0SMDJ75CA為例,查看東沃電子TVS-5.0SMDJ Series Datasheet數據手冊可知:

√ 5000W peak pulse power capability with a 10/1000 μs waveform, repetitive rate (duty cycle):0.01 %
√ Working Peak Reverse Voltage : 75V
√ Breakdown Voltage : 83.3V-92.1V
√ Maximum Clamping Voltage : 121V
√ Maximum Reverse Surge Current : 41.32A
√ Maximum Reverse Leakage : 5uA
√ Package : SMC (DO-214AB)
√ Glass passivated chip
√ Excellent clamping capability
√ Low leakage


那么,5.0SMDJ75A和5.0SMDJ75CA之間有什么區別呢?這兩者的差異主要體現在,前者是單向TVS管,有正負極性之分,焊接的時候需要注意區分;后者是雙向TVS,沒有正負極性之分,焊接時不需要區分方向。關于75V瞬態抑制TVS二極管相關的知識就分享到這兒,有關具體實際應用選型,可咨詢東沃電子產品工程師:136 7581 6901(微信同號)朱工
