關于“靜電保護元器件”這個話題，東沃電子DOWOSEMI科普過很多次了，尤其是那些熱銷、暢銷型的物料型號。接下來，東沃電子要科普的也是一顆熱門的靜電保護元器件：SD05CL?？破誗D05CL這顆物料之前，先來看看這段描述：The SDxxCL Series are ultra-low capacitance transient voltage suppressor arrays, designed toprotect applications such as portable electronics and smart phones. This series is availablebidirectional configurations and is rated at 300 Watts for an 8/20us waveshape. At higher operatingfrequencies or faster edge rates, insertion loss and signal integrity are a major concern. This seriesoffers a ultra-low capacitance and low leakage current in a miniature SOD-323 package.

從上述文中可知，SDxxCL系列ESD靜電保護二極管是低結電容、300W功率、SOD-323封裝，具體參數詳情，查閱東沃電子DOWOSEMI“ESD-SDxxCL Datasheet”產品手冊可知：

1）SDxxCL系列靜電保護元器件特性

√ IEC 61000-4-2等級4靜電防護：±15kV接觸放電和±15kV空氣放電
√ IEC 61000-4-4 EFT保護：40 A(5/50ns)
√ 雙向
√ 低鉗位電壓
√ 符合ROHS
√ 保護一個電源或I/O

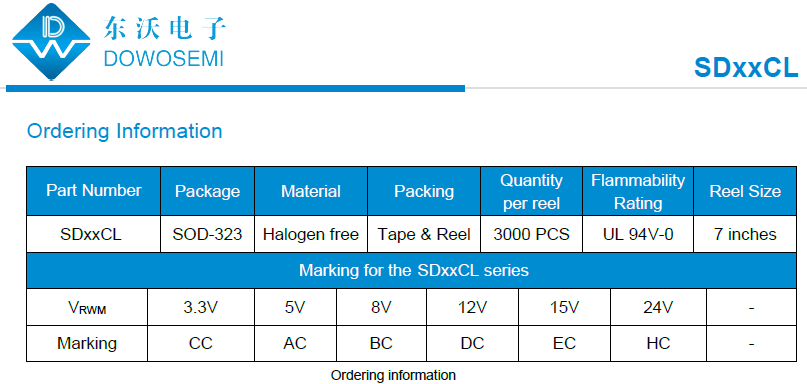

2）SDxxCL系列靜電保護元器件型號

SD03CL（絲印CC）、SD05CL（絲印AC）、SD08CL（絲印BC）、SD12CL（絲印DC）、SD15CL（絲印EC）、SD24CL（絲印HC）。

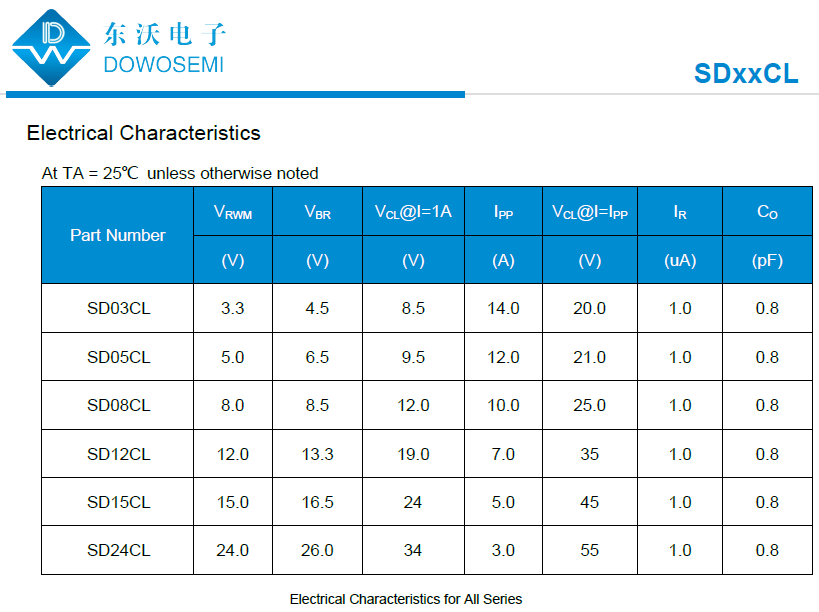

3）SD05CL靜電保護元器件參數

·工作電壓：5V
·擊穿電壓：6.5V
·鉗位電壓：9.5V
·峰值脈沖功率：300W
·峰值脈沖電流：12A
·漏電流：1uA
·結電容：0.8pF
·封裝形式：SOD-323

4）SDxxCL系列靜電保護元器件典型應用

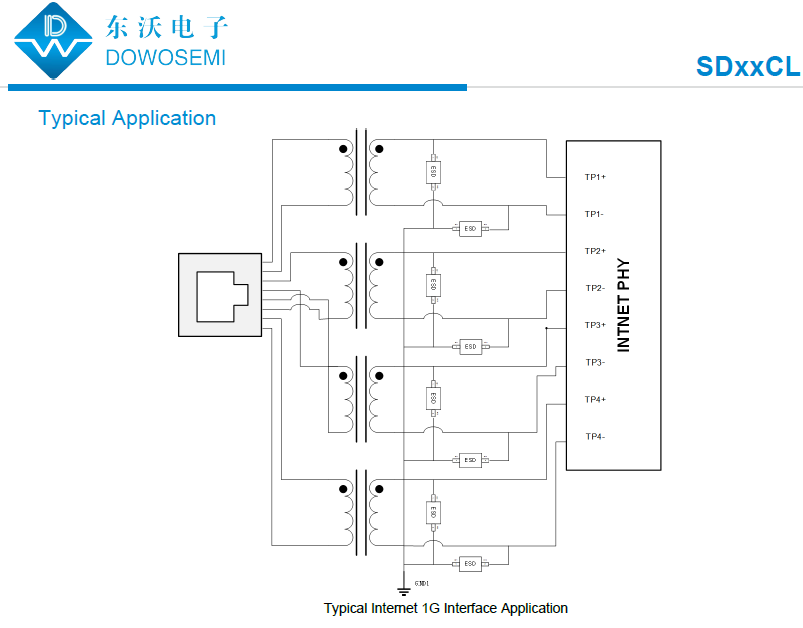

SDxxCL系列靜電保護元器件在1G以太網接口的典型應用保護方案設計圖如下所示：
