來自深圳的一位客戶反映他家的一款安防IPC攝像機返修率特別高，想找出問題的原因所在。于是乎，客戶在朋友的推薦下，找到了國產TVS二極管品牌廠家東沃DOWO來分析問題的原因所在并提出有效的整改方案。東沃DOWO工程部拿到了客戶郵寄過來的安防IPC攝像機后，測試標準：IEC61000-4-5，1.2/50-8/20us，2Ω，surge 2KV，經測試失效分析結果顯示：保護器件和后級DC-DC均有不同程度的損壞。確認為客戶端測試標準提升，浪涌測試從原來的1KV提升至2KV；DC-DC切換為直流耐壓較弱產品導致。

經過分析后，東沃DOWO電子工程師陳工提出了一個解決方法：由于安防產品多為集中供電，雷電感應能量大，低壓器件更易擊穿，且雷電能量大，對器件通流能力要求更高，為此采用SMB封裝TVS器件，承載更大晶圓，獲得更優越的鉗位能力，極大提高抗浪涌能力，提升整個系統的浪涌過壓防護能力。

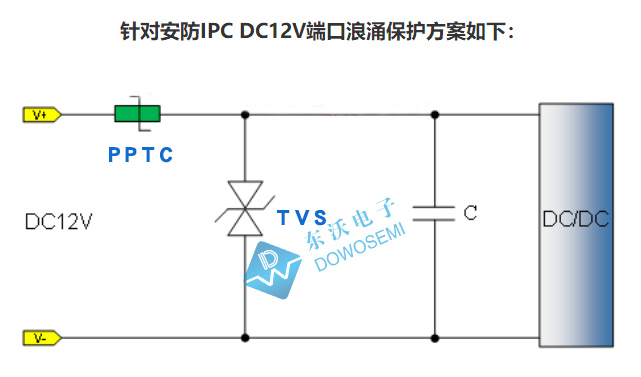

有關東沃DOWO新設計的安防IPC攝像機DC 12V 端口浪涌防護方案如下圖所示：

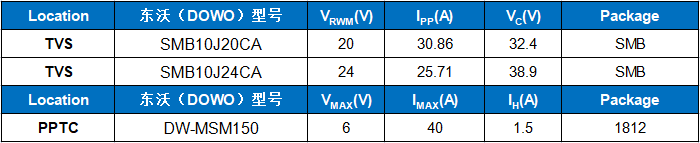

從方案圖中可以看出，電路保護器件選用了一顆SMB封裝TVS二極管：SMB10J20CA或SMB10J24CA和一顆自恢復保險絲DW-MSM150，具體參數詳情，可向東沃電子產品工程師索要產品規格書手冊：136 7581 6901（微信同號）朱工
