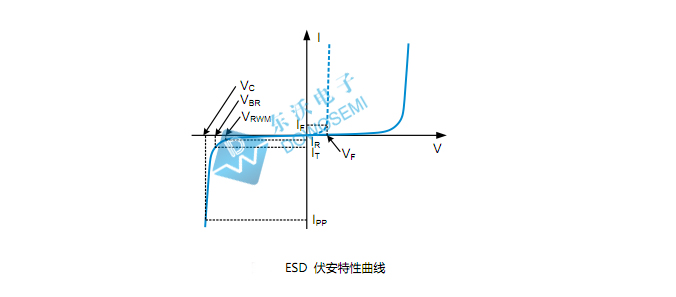

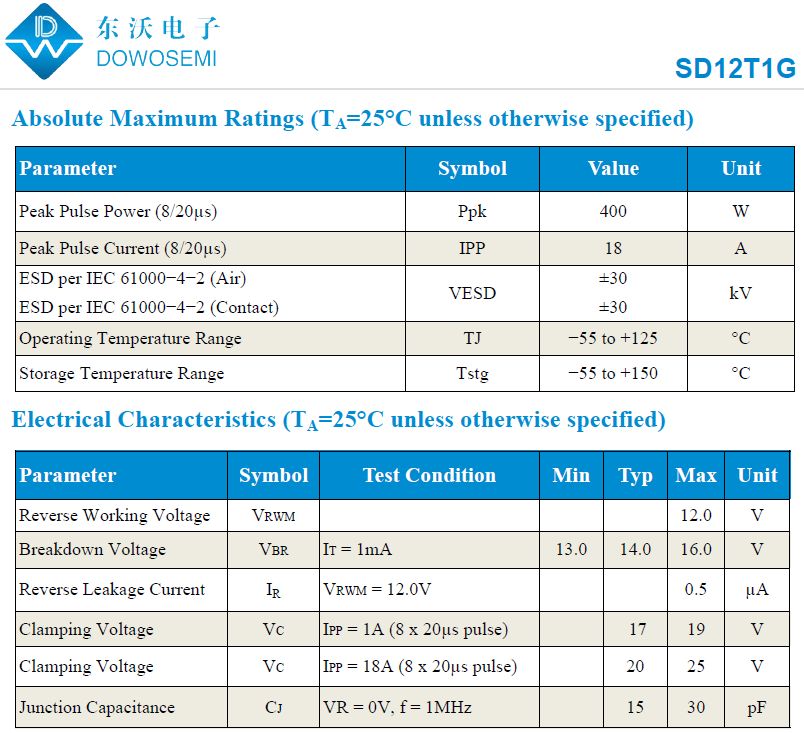

靜電保護器件（ESD二極管）選型選用過程中，重點需要關注的參數有：反向截止電壓、擊穿電壓、鉗位電壓、峰值脈沖電流、結電容等等。靜電保護元件選型第一步需要確認的就是反向截止電壓，ESD保護器件的反向截止電壓比較低，一般是根據芯片電壓來設計的，有2.8V、3.3V、5V、6V、12V、15V、24V、36V等等。關于靜電保護器件反向截止電壓參數怎么看呢？以ESD保護器件品牌廠家東沃電子（DOWOSEMI）推出的SD12T1G為例，查看“ESD-SD12T1G Datasheet”可知其參數詳情如下：

√ Peak Pulse Power (8/20μs)峰值脈沖功率: 400W

√ Peak Pulse Current (8/20μs)峰值脈沖電流: 18A

√ Operating voltage反向截止電壓: 12V

√ Breakdown Voltage (IT = 1mA)擊穿電壓: 13V

√ Clamping Voltage (IPP = 18A)鉗位電壓: 20V

√ Reverse Leakage Current (VRWM = 12.0V)漏電流: 0.5μA

√ Junction Capacitance (VR = 0V, f = 1MHz)結電容: 15pF

√ ESD per IEC 61000?4?2 (Air): ±30kV

√ ESD per IEC 61000?4?2 (Contact): ±30kV

√ Operating Temperature Range工作溫度范圍: ?55°C to +125°C

√ Storage Temperature Range存儲溫度范圍: ?55°C to +150°C

√ Device Marking Code絲印代碼: 12B

√ Package封裝: SOD-323

√ Packaging包裝: 3000/Tape & Reel

具體詳情，可見“ESD-SD12T1G Datasheet”數據手冊。ESD靜電保護器件SD12T1G是款暢銷、成熟型物料，保護器件品牌東沃電子常年備貨、貨源穩定、交期迅速、品質卓越、廠家價格、支持少量試產，竭誠歡迎廣大新老客戶帶料前來詢價：137 5773 6996（微信同號）余經理。
