二極管可以分為很多種類，有整流二極管、肖特基二極管、（超）快恢復二極管、開關二極管、TVS二極管、ESD靜電保護二極管、發光二極管等等。那么，不同類型的二極管，它們之間有什么區別呢？接下來，東沃電子（DOWOSEMI）產品工程師為您科普（超）快恢復二極管與整流二極管的區別。

（超）快恢復二極管也叫（超）快恢復整流二極管，可以用來做整流的，反向恢復時間短，一般應用于高頻電路中。整流二極管是一種將交流電能轉變?yōu)橹绷麟娔艿陌雽?dǎo)體器件，正向?qū)ǚ聪蚪刂梗聪蚧謴?fù)時間長，一般應用于低頻電路中。

看完，是不是對（超）快恢復二極管與整流二極管的區別瞬間腦門清醒了？之前跟大家分享過M1、M2、M3、M4、M5、M6、M7、A1、A2、A3、A4、A5、A6、A7、1N4001、1N4002、1N4003、1N4004、1N4005、1N4006、1N4007、1N4007*、ES1A、ES1B、ES1C、ES1D、ES1E、ES1G、ES1H、ES1J、RS3A、RS3B、RS3D、RS3G、RS3J、RS3K、RS3M等二極管相關的信息，那么，關于超快恢復整流二極管ES3A-ES3J，您知道多少呢？

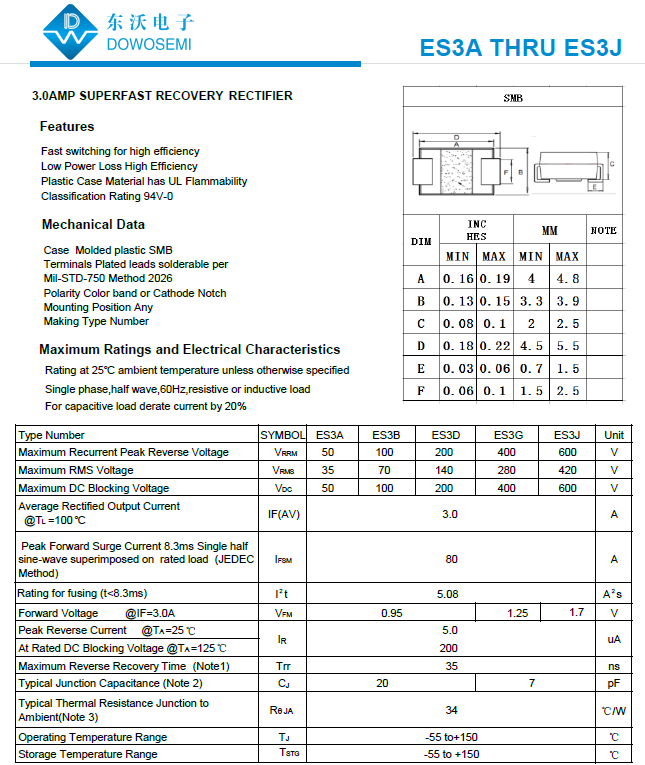

查看東沃電子（DOWOSEMI）ES3A-ES3J產品手冊可知：

1）ES3A-ES3J二極管特性

√ Fast switching for high efficiency
√ Low Power Loss High Efficiency
√ Plastic Case Material has UL Flammability
√ Classification Rating 94V-0

2）ES3A-ES3J二極管Mechanical Data

√ Case Molded plastic SMB
√ Terminals Plated leads solderable per
√ Mil-STD-750 Method 2026
√ Polarity Color band or Cathode Notch
√ Mounting Position Any
√ Making Type Number

3）ES3A-ES3J二極管型號及參數

ES3A-ES3J二極管型號有：ES3A、ES3B、ES3D、ES3G、ES3J；

以超快恢復二極管ES3J為例，查看產品手冊，其參數詳情如下：

反向重復峰值電壓：600V
Maximum RMS Voltage：420V
Maximum DC Blocking Voltage：600V
正向平均電流：3A
正向（不重復）浪涌電流：80A
正向峰值電壓：1.7V
結電容：7pF
最大反向恢復時間：35ns
工作溫度：-55 ℃ to +150℃
儲存溫度：-55℃ to +150℃

有關超快恢復整流二極管ES3A-ES3J的知識就分享到這兒，想了解更多信息，可直接咨詢東沃電子（DOWOSEMI）產品工程師：136 7581 6901（微信同號）朱工
